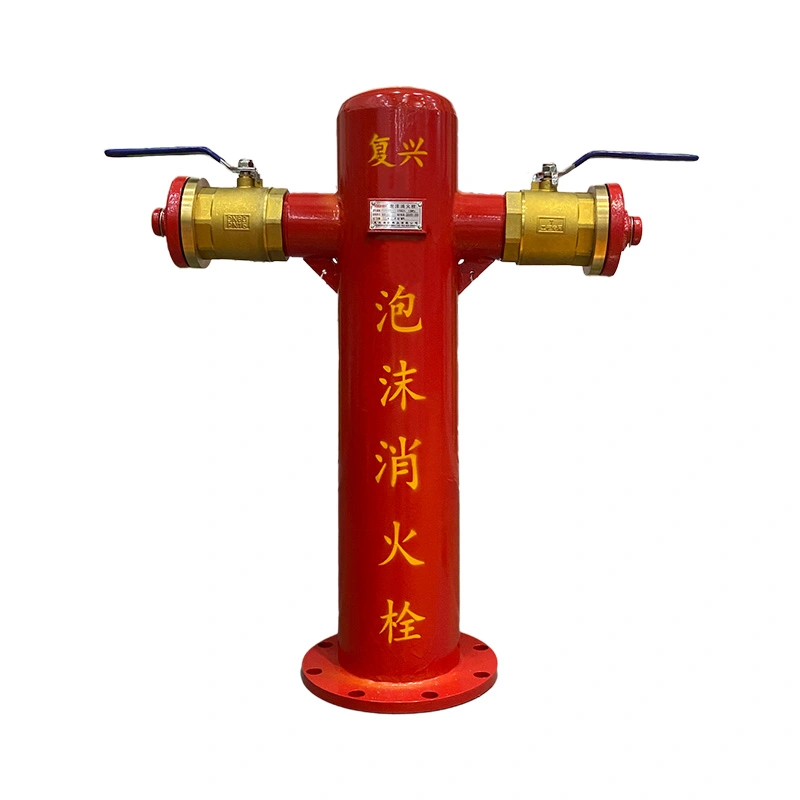

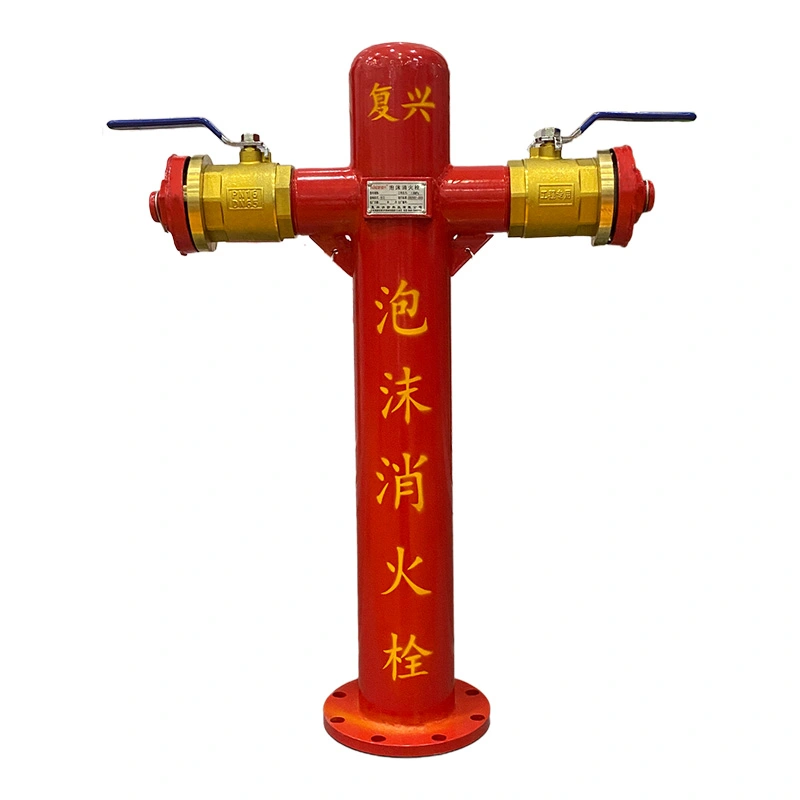

Schaumhydrant

Der Schaumhydrant besteht hauptsächlich aus Flanschen, einem Zylinder, Kugelhähnen und Feuerrohrgewinden. FUXEON® verbessert die traditionelle Struktur durch die Verwendung einer unteren Ventilplatte zur Abdichtung. Der Druck des Mediums kann zur Dichtkraft beitragen und dabei helfen, die Dichtleistung bei Druckbetrieb aufrechtzuerhalten.

Outlet-Design

Zwei Entladeanschlüsse

Der FUXEON® Foam Fire Hydrant verfügt über zwei DN65- oder DN80-Auslassanschlüsse, wobei jeder Auslass durch einen einzelnen Messingkugelhahn gesteuert wird. Die Auslässe können an kompatible Feuerlöschschläuche und nachgeschaltete Schaumaustragsgeräte angeschlossen werden.

Wenn nur ein Ausgang benötigt wird, kann der Kugelhahn am nicht genutzten Ausgang geschlossen werden. Dies verhindert das Austreten von Schaumlösung und trägt dazu bei, den erforderlichen Durchfluss und Druck am Betriebsauslass aufrechtzuerhalten.

Dichtungsstruktur

Die untere Ventilplatte übernimmt die Hauptabdichtungsfunktion im Inneren des Hydranten. Der mittlere Druck trägt zur Dichtkraft bei und bietet eine einfache Struktur für die Abgabe von Schaumlösung unter Druck.

Technische Daten

Hauptspezifikationen

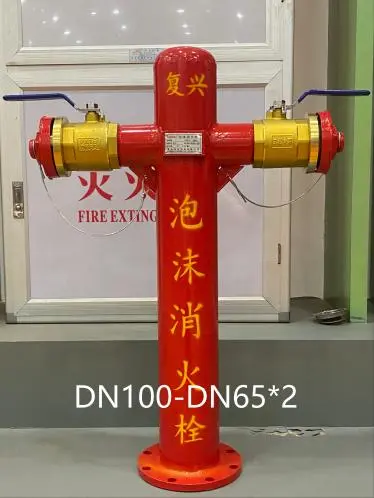

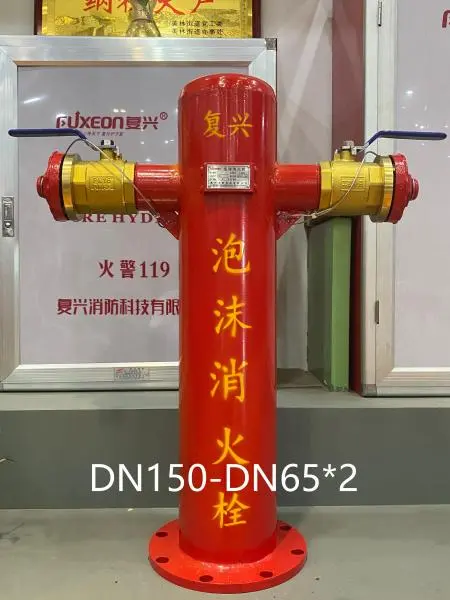

Die verfügbaren Konfigurationen umfassen DN100- und DN150-Einlassanschlüsse mit DN65- oder DN80-Auslassanschlüssen. Das geeignete Modell sollte entsprechend dem Rohrleitungsdurchmesser, der angeschlossenen Feuerlöschausrüstung, der erforderlichen Durchflussrate und dem Systemdesign ausgewählt werden.

Geräteanschluss

Schlauch- und Schaumausrüstung

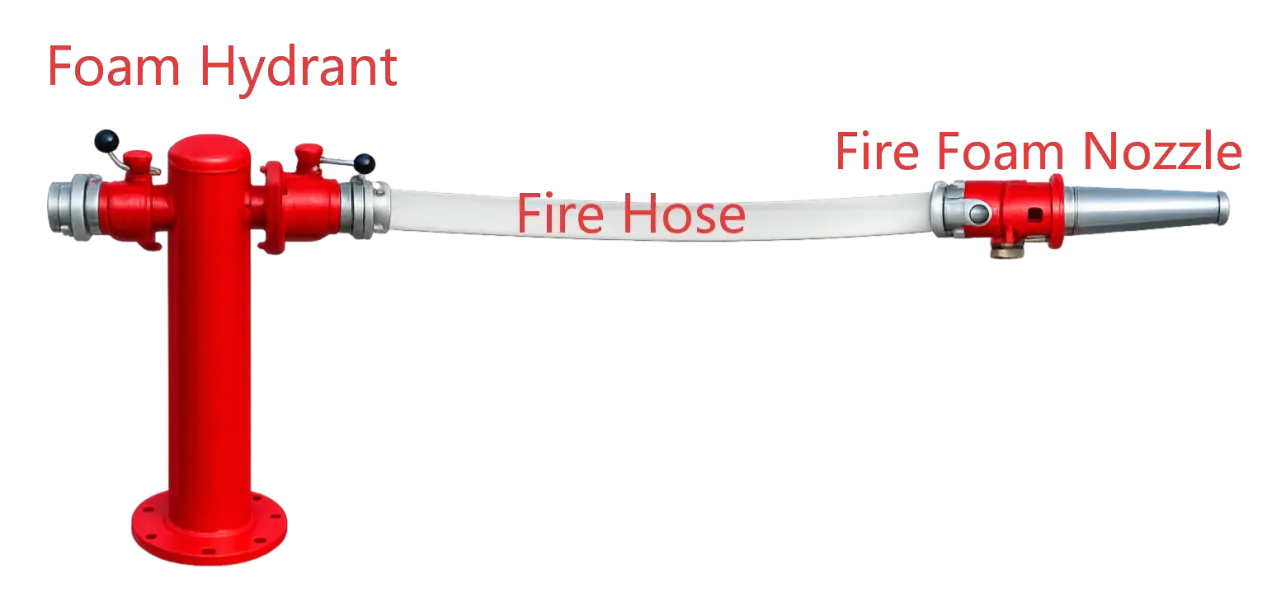

Der Hydrant verfügt über zwei DN65- oder DN80-Auslässe zum Anschluss kompatibler Feuerlöschschläuche. Je nach Systemdesign kann ein Schlauch an eine Schaumpistole zur manuellen Schaumabgabe oder über einen geeigneten Schlauch oder eine geeignete Rohrleitung an einen Schaummonitor angeschlossen werden.

Die Anschlussgröße und die Kupplung sollten zur ausgewählten Schaumpistole, zum Schaummonitor, zum Schlauch und zum Betriebsdruck passen. Wenn nur ein Auslass verwendet wird, kann das zweite Kugelventil geschlossen werden, um ein Austreten der Schaumlösung zu verhindern und den erforderlichen Durchfluss und Druck am Betriebsauslass aufrechtzuerhalten.

Material und Identifikation

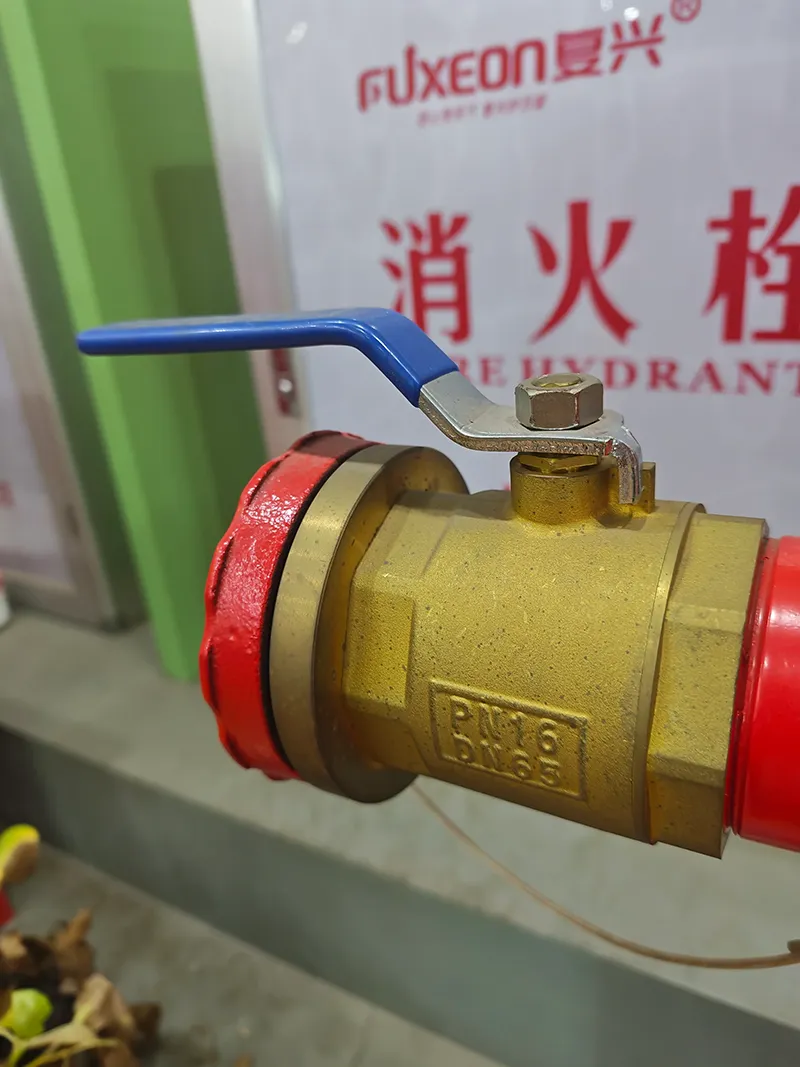

Kugelhahn aus Messing

Als Schlauchanschlusssteuerung verwendet FUXEON® Kugelhähne aus Messing. Messing bietet Korrosionsbeständigkeit und mechanische Festigkeit für die Betriebsumgebung und ermöglicht den unabhängigen Betrieb jeder Auslassöffnung.

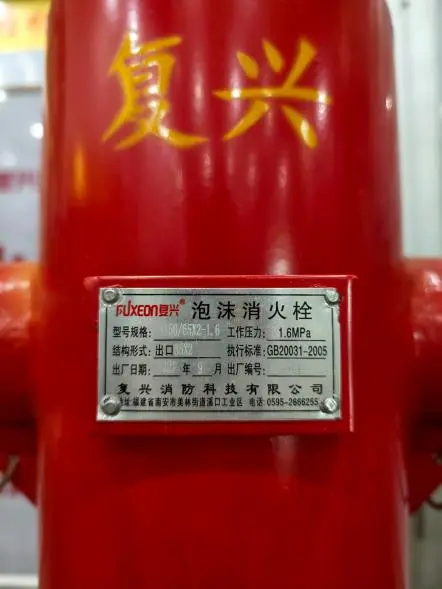

Produktetikett

Jeder von FUXEON® hergestellte Hydrant verfügt über ein spezielles Produktidentifikationsetikett mit Produktionsinformationen. Mithilfe des Etiketts können Benutzer das Produktionsdatum und die geltenden Produktstandards identifizieren und so die Rückverfolgbarkeit während der Installation und Wartung unterstützen.

Installation

Pipeline-Anordnung

In einem Schaumsystem sollten entsprechend der Systemauslegung feste Schaumspeichertanks verwendet werden. Schaumhydranten sollten gleichmäßig entlang der Außenkante des Brandschutzdamms angeordnet werden, wobei der Abstand zwischen Schaumhydranten je nach den vorgesehenen Installationsanforderungen 60 Meter nicht überschreiten darf.

Bei der endgültigen Gestaltung sollten der geschützte Bereich, die Anordnung der Schaumleitungen, der Schlauchzugang, die Anforderungen an den Brandbekämpfungsbetrieb und die geltenden Brandschutzvorschriften berücksichtigt werden.

Betriebsmethode

Bei der Brandbekämpfung wird der Schlauch an den erforderlichen Auslassanschluss angeschlossen und der entsprechende Messingkugelhahn geöffnet, um das Schaumgemisch freizusetzen.

Wenn nur ein Ausgang benötigt wird, sollte das Ventil am anderen Ausgang geschlossen bleiben. Dies trägt dazu bei, unnötiges Austreten von Schaumlösung zu verhindern und den verfügbaren Durchfluss durch den Betriebsauslass aufrechtzuerhalten.

Anwendungen

Industrieller Brandschutz

Der Hydrant ist für schaumbasierte Brandbekämpfungssysteme konzipiert, bei denen die Schaumlösung von einer festen Rohrleitung zu einer mit einem Schlauch verbundenen oder festen Entladevorrichtung geleitet werden muss.

Zu den typischen Anwendungen gehören petrochemische Unternehmen, Ölraffinerien, Öllagerstätten, Flugzeughangars und andere Industriebereiche, in denen der Brandschutz durch brennbare Flüssigkeiten Schaumlöschsysteme erfordert.

Qualitätskontrolle

Produkttests

FUXEON®-Produkte werden vor der Auslieferung auf ihre Qualität und Betriebsleistung getestet. Der Hydrant verfügt über definierte Einlass- und Auslasskonfigurationen und ein spezielles Identifikationsetikett zur Unterstützung der Produktauswahl und Rückverfolgbarkeit.

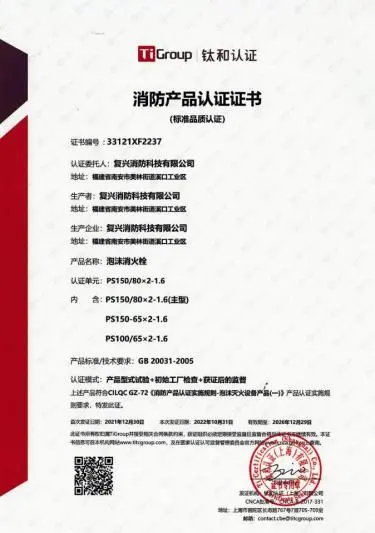

Die Produkte verfügen über Zertifikate, die von der externen Prüfinstitution der TI Group ausgestellt wurden und eine unterstützende Dokumentation zur Überprüfung der Produktqualität bieten.

Managementsysteme

FUXEON® arbeitet nach zertifizierten Managementsystemen, darunter GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 und GB/T 27922-2011.

Auswahlhilfe

Verbindungsgröße

Die Einlassgröße sollte zur Schaummischungsleitung passen, während die Auslassgröße dem angeschlossenen Feuerlöschschlauch oder der Schaumaustragsausrüstung entsprechen sollte. FUXEON® bietet DN100- und DN150-Einlasskonfigurationen mit DN65- oder DN80-Auslassoptionen.

Steckdosenbetrieb

Die beiden Ausgänge ermöglichen unterschiedliche Brandbekämpfungskonfigurationen. Beide können verwendet werden, wenn das Systemdesign eine gleichzeitige Entleerung erfordert, während ein Auslass geschlossen bleiben kann, wenn nur ein einzelner Schlauch oder ein einziges Entleerungsgerät betrieben wird.

FAQ

Was ist seine Hauptfunktion?

Der Schaumfeuerhydrant wird an der Schaummischungsleitung installiert und versorgt angeschlossene Feuerlöschgeräte wie Schläuche, Schaumpistolen oder Schaummonitore mit Schaumlösung.

An welche Geräte kann es angeschlossen werden?

An die Ausgänge können kompatible Feuerwehrschläuche angeschlossen werden. Diese Schläuche können dann über eine geeignete Verbindungsbaugruppe an eine Schaumpistole für den manuellen Betrieb oder an einen Schaummonitor angeschlossen werden.

Kann nur eine Steckdose genutzt werden?

Ja. Wenn nur ein Auslass benötigt wird, kann das Kugelventil des ungenutzten Auslasses geschlossen werden, um ein Austreten der Schaumlösung zu verhindern und zur Aufrechterhaltung des erforderlichen Durchflusses und Drucks beizutragen.

Was ist der Nenndruck?

Die aufgeführten Modelle PS100-65×2, PS150-65×2 und PS150-80×2 haben einen Nenndruck von 1,6 MPa.

Welche Einlassgrößen sind verfügbar?

Die aufgeführten Modelle verwenden Einlassanschlüsse DN100 oder DN150 mit doppelten Auslassausgängen DN65 oder DN80.

Was ist der maximale Hydrantenabstand?

Gemäß den vorgesehenen Installationsanforderungen sollten Schaumhydranten gleichmäßig entlang der Außenkante des Brandschutzdamms angeordnet werden und der Abstand sollte 60 Meter nicht überschreiten. Die endgültige Vereinbarung sollte den geltenden Projektplanungs- und Brandschutzvorschriften entsprechen.

Ist das Produkt rückverfolgbar?

Ja. FUXEON®-Produkte sind mit speziellen Kennzeichnungsetiketten ausgestattet, die Produktionsinformationen enthalten, einschließlich des Produktionsdatums und geltender Standards.
