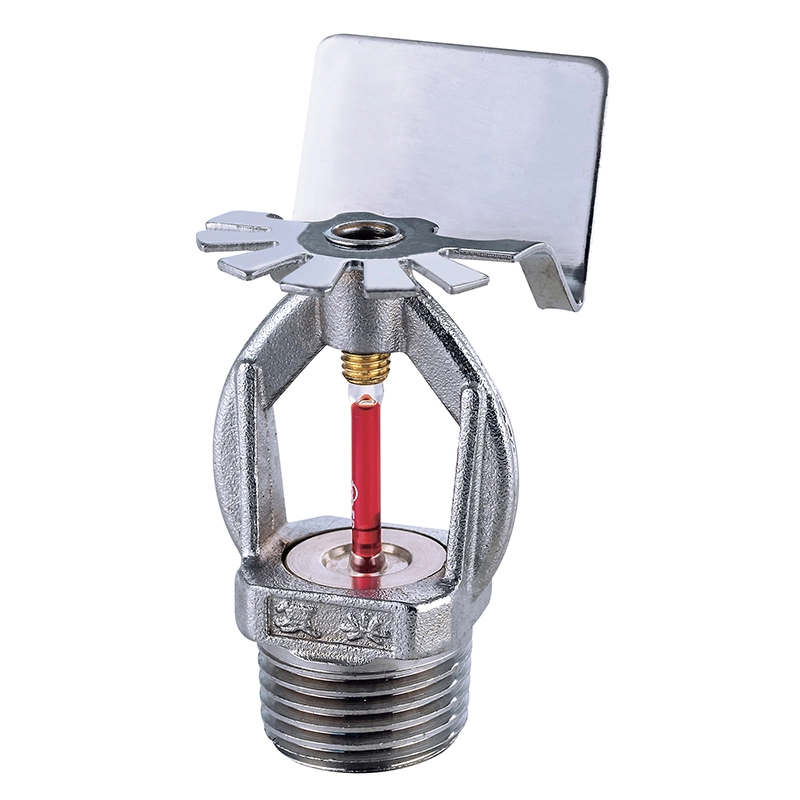

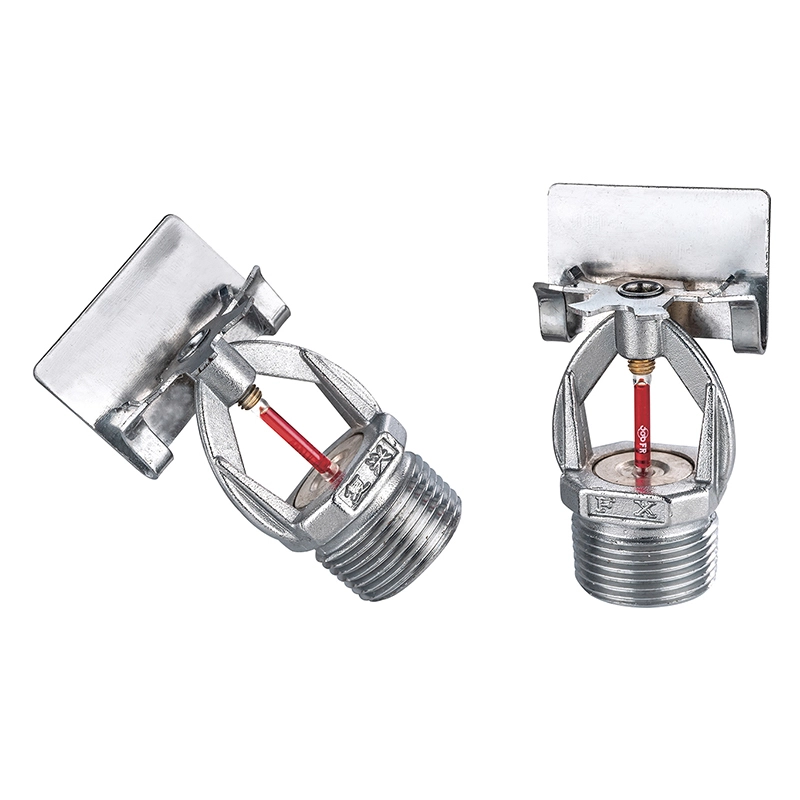

Seitenwandsprinkler

Der Seitenwandsprinkler verwendet einen wärmeempfindlichen Glaskolben, der aktiviert wird, wenn die Umgebungstemperatur die angegebene Betriebstemperatur erreicht. Zu den verfügbaren Temperaturbereichen gehören 57 °C, 68 °C, 79 °C, 93 °C und 141 °C, sodass eine Auswahl entsprechend unterschiedlicher Umgebungsbedingungen möglich ist.

Sprühmuster

Richtungsverteilung

Wenn ein Brand entsteht, steigt die Umgebungstemperatur und der Glaskolben erreicht seine Nennaktivierungstemperatur. Die Glühbirne zerbricht und gibt die Wassersäule frei, die auf den Deflektor trifft und nach vorne und außen umgeleitet wird.

Im Gegensatz zu stehenden oder hängenden Sprinklern mit kreisförmig symmetrischen Sprühmustern erzeugt der Richtungsumlenker eine parabolisch-fächerförmige Wasserverteilung in Richtung des geschützten Bereichs. Das Sprühmuster ist daher ein wichtiger Gesichtspunkt bei der Bestimmung der Wandposition, des Sprinklerabstands und der Abdeckung.

Deckungsvoraussetzungen

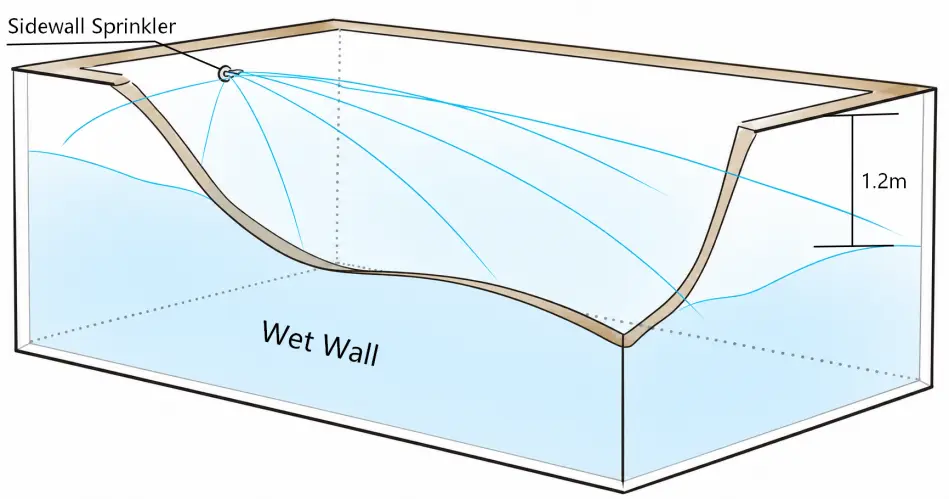

Der Standard-Seitenwandsprinkler ist für Bereiche mit geringem Risiko gedacht. Der Einsatz in Bereichen mit mittlerem Risiko erfordert eine entsprechende spezielle Zertifizierung und den Nachweis, dass das Sprühmuster die gegenüberliegende Wand und die angrenzende Stirnwand unter dem Arbeitsdruck des Sprinklers benetzen kann.

Der tatsächliche Schutzbereich sollte entsprechend der geltenden Brandschutz-Designnorm, der Gebäudeaufteilung, den Sprinklerabständen, den Deckenbedingungen und den hydraulischen Anforderungen bestimmt werden.

Produktkonstruktion

Hauptmaterialien

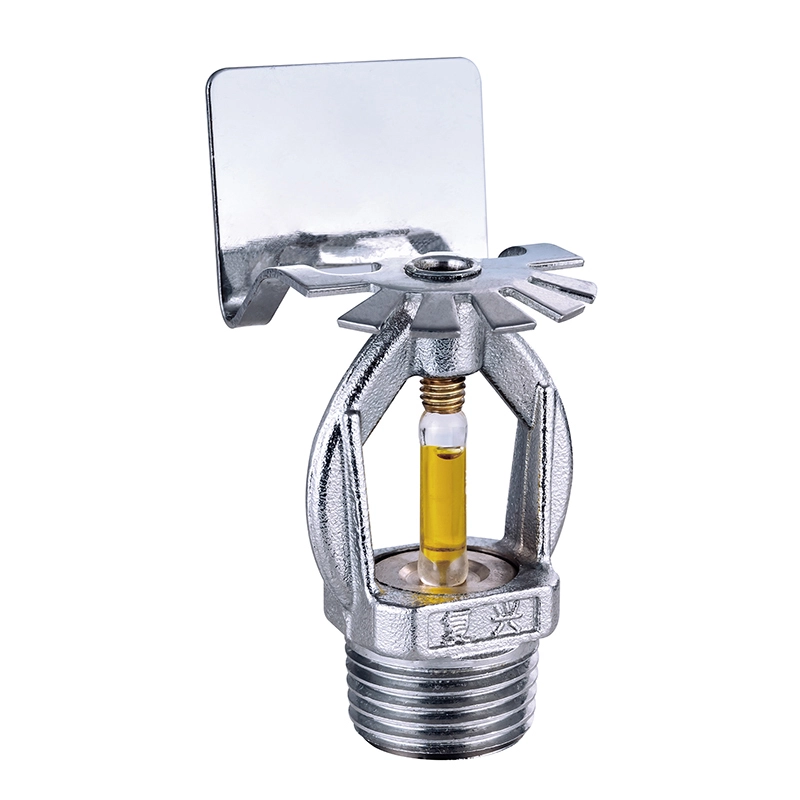

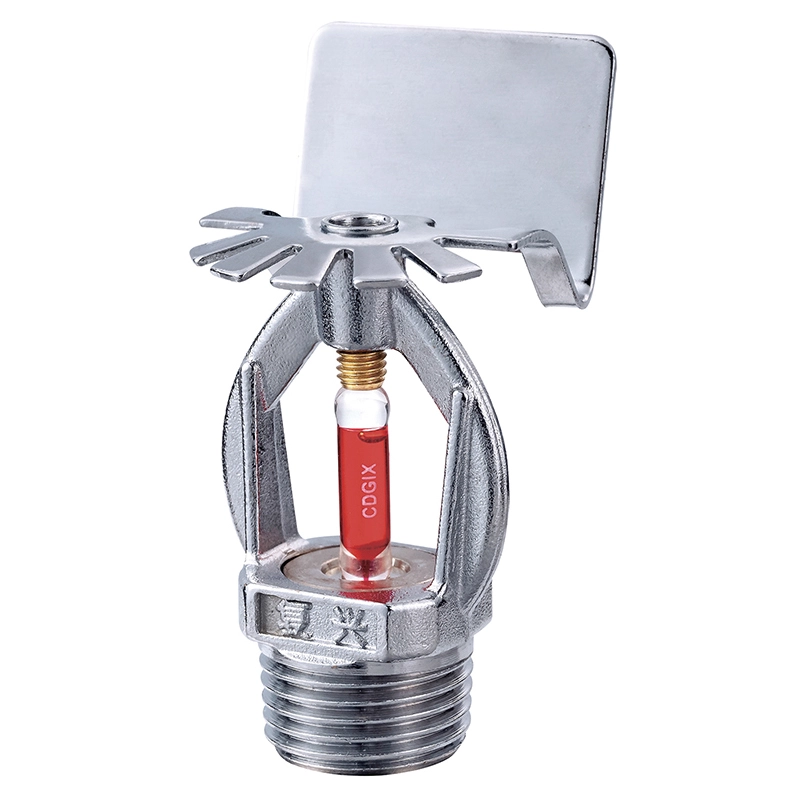

Der FUXEON® Sprinkler besteht aus einem Rahmen aus Kupferlegierung, einem wärmeempfindlichen Glaskolben, Dichtungen und einem Deflektor. Die Kupferlegierungskonstruktion bietet eine geeignete Materialoption für Anwendungen, bei denen Korrosionsbeständigkeit und Druckfestigkeit wichtig sind.

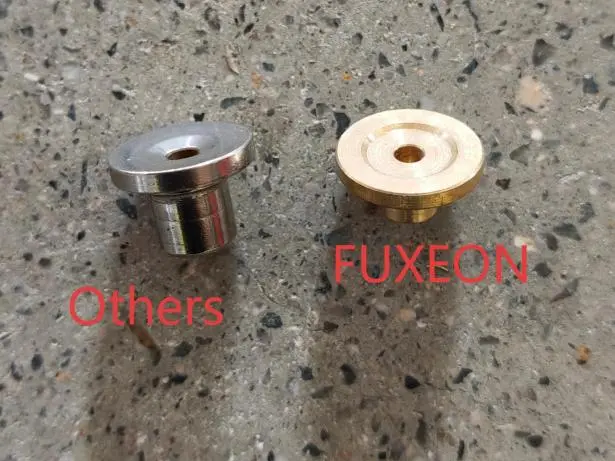

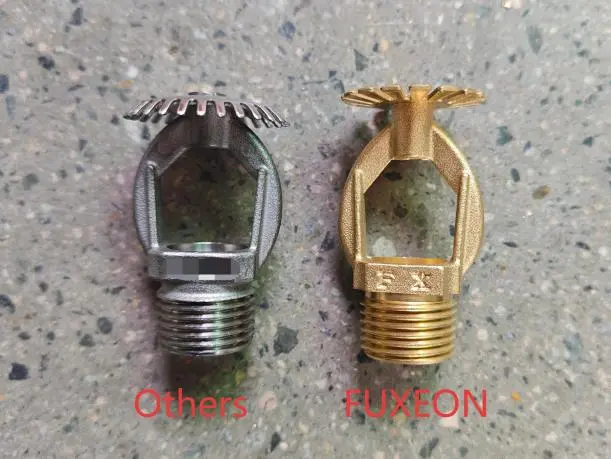

Einige kostengünstige Sprinkler verwenden eine Zinklegierung für den Hauptrahmen. Im Vergleich zu Kupferlegierungskonstruktionen können Zinklegierungsprodukte eine geringere Korrosionsbeständigkeit und Drucktragfähigkeit aufweisen, was sich auf die Lebensdauer in anspruchsvollen Umgebungen auswirken kann.

Thermoelement

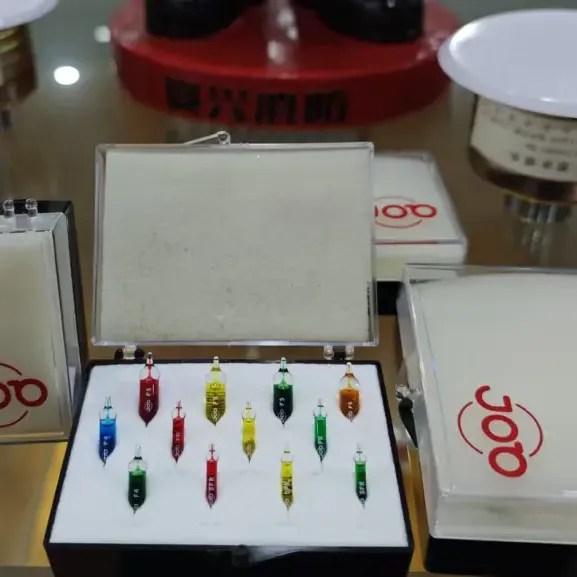

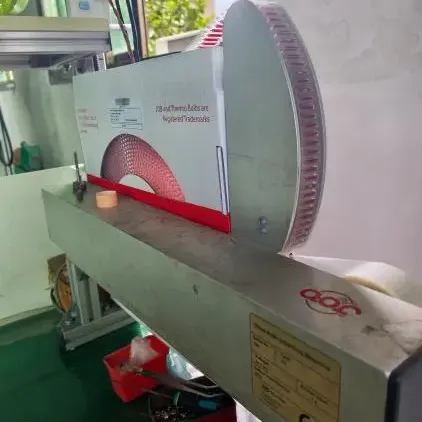

FUXEON® verwendet wärmeempfindliche JOB-Komponenten. Der Glaskolben ist für eine schnelle thermische Reaktion und eine kontrollierte Aktivierungstemperatur ausgelegt und hilft dem Sprinkler, zu reagieren, wenn die Umgebungstemperatur den angegebenen Wert erreicht.

Diese wärmeempfindlichen Komponenten werden in hochwertigen Gebäuden, Schiffen, Industrieanlagen und anderen Umgebungen eingesetzt, in denen die Zuverlässigkeit des Brandschutzes wichtig ist.

Technische Daten

Produktvergleich

Verschiedene Sprinklerkonfigurationen bieten unterschiedliche Wasserverteilungsmuster und Installationsoptionen. Der folgende Vergleich hilft Käufern bei der Beurteilung, ob ein Seitenwand-, Stand- oder Hängesprinkler für einen bestimmten Gebäudegrundriss besser geeignet ist.

Installation

Wandinstallation

Der Sprinkler wird horizontal an der Wand am Abzweigrohr der Wasserversorgung installiert. Sein Deflektor lenkt den Wasserstrahl auf den Schutzbereich und erzeugt so eine einseitige parabolische Verteilung.

Bei Wohngebäuden, Wohnheimen, Hotelzimmern, medizinischen Gebäudestationen und Bürogebäuden mit Flachdächern kann die Seitenwandinstallation verwendet werden, sofern dies aufgrund der geltenden brandschutztechnischen Anforderungen zulässig ist.

Installationsabstand

Da der Sprinkler in der Nähe einer Wand positioniert ist und über eine gerichtete Wasserverteilung verfügt, müssen der Installationsabstand und der Schutzabstand den Abstand zwischen den Sprinklern, die Raumabmessungen und den Standort der ungünstigsten potenziellen Brandquelle berücksichtigen.

Bei Systemen, die zwei Reihen von Seitenwandsprinklerköpfen verwenden, sollten die Sprinkler in einer versetzten Konfiguration angeordnet werden, sofern die geltende Konstruktionsnorm dies erfordert. Wenn die Innenspannweite den maximalen Schutzabstand zweier gegenüberliegender Reihen überschreitet, kann eine zusätzliche Sprinklerreihe dazwischen erforderlich sein.

Deflektorposition

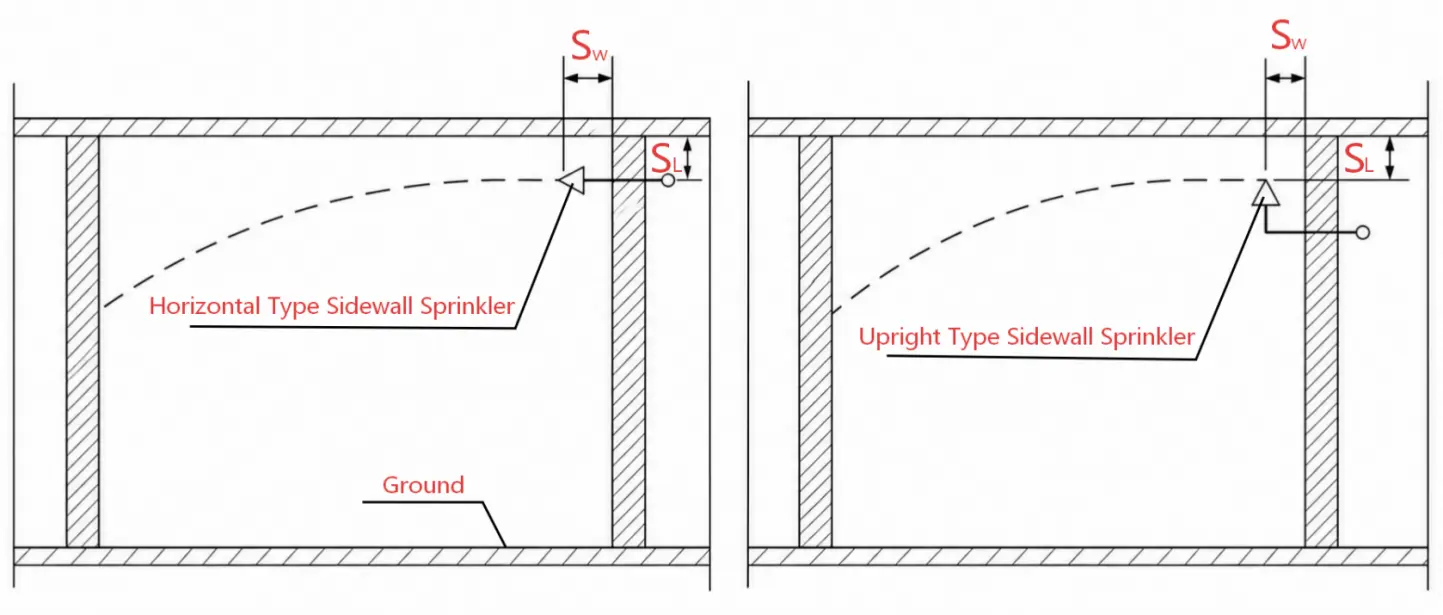

Der Installationsabstand zwischen Deflektor, Decke und Rückwand beeinflusst die Sprühverteilung. Für Anwendungen mit Standardabdeckung sind die bereitgestellten Referenzmaße unten aufgeführt.

Die tatsächlichen Installationsabmessungen sollten entsprechend dem Sprinklertyp, der Gebäudestruktur, der geltenden Brandschutznorm und dem genehmigten Systemdesign bestätigt werden.

Anwendungen

Der FUXEON®-Seitenwand-Sprinkler kann in Wohngebäuden, Schlafsälen, Hotelzimmern, Krankenstationen, Bürogebäuden, Schiffen und Industrieanlagen eingesetzt werden, in denen die Installation an der Seitenwand zulässig ist.

Dies ist besonders nützlich in Räumen, in denen die Deckenstruktur, die architektonische Anordnung oder die verfügbare Installationsposition eine herkömmliche Deckensprinklerinstallation ungeeignet machen.

Zertifizierung

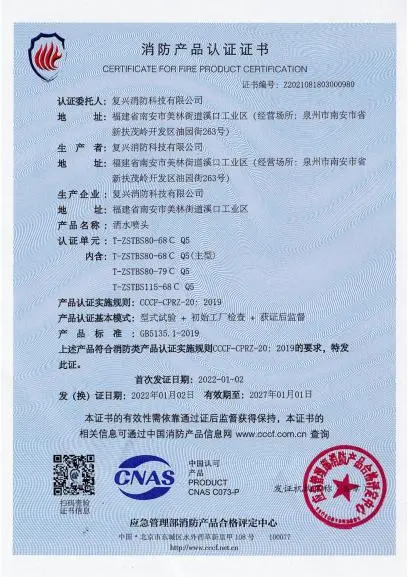

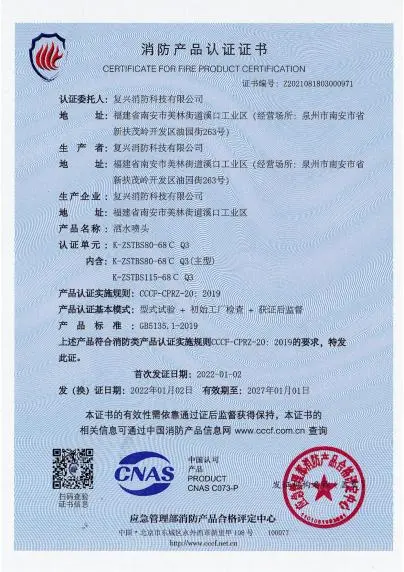

Der an der Wand montierte Sprinkler FUXEON® hat in China die CCCF-Zertifizierung erhalten und ist damit ein Beweis für die Konformität mit den geltenden chinesischen Brandschutzproduktanforderungen.

FUXEON® arbeitet auch mit den nach GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 und GB/T 27922-2011 zertifizierten Managementsystemen.

Auswahlhilfe

Temperaturbewertung

Der Temperaturbereich sollte entsprechend der normalen Umgebungstemperatur um den Sprinkler und den Anforderungen des Brandschutzsystems ausgewählt werden. FUXEON® bietet Optionen für 57 °C, 68 °C, 79 °C, 93 °C und 141 °C für verschiedene Installationsumgebungen.

Coverage-Design

Bei der Auswahl sollten Raumabmessungen, Deckenhöhe, Wandposition, Sprinklerabstand, erforderliche Abdeckung, Wasserversorgungsbedingungen und geltende Brandschutznormen berücksichtigt werden. Das gerichtete Sprühmuster bedeutet, dass die Sprinklerposition sorgfältig überprüft werden sollte, um sicherzustellen, dass die geschützten Wände und der Bodenbereich die erforderliche Wasserverteilung erhalten.

FAQ

Wo kann es installiert werden?

Der Sprinkler ist für die horizontale Installation an einer Wand konzipiert und kann in geeigneten Wohn-, Hotel-, Arzt-, Büro- und anderen Gebäuden eingesetzt werden, in denen die entsprechende Brandschutzkonstruktion Seitenwandsprinkler zulässt.

Kann es in Gebieten mit mittlerem Risiko eingesetzt werden?

Standardmodelle sind für Gebiete mit geringem Risiko gedacht. Der Einsatz in Bereichen mit mittlerem Risiko erfordert eine entsprechende spezielle Zertifizierung und den Nachweis, dass der Sprinkler unter den angegebenen Arbeitsbedingungen für die erforderliche Benetzung der gegenüberliegenden und angrenzenden Wände sorgen kann.

Welchen Temperaturwert sollte ich wählen?

Der Temperaturbereich sollte entsprechend der normalen Umgebungstemperatur um den Sprinkler und den Anforderungen des Brandschutzsystems ausgewählt werden. Die verfügbaren Nennwerte reichen von 57 °C bis 141 °C.

Was ist die Verbindungsgröße?

Die aufgeführten Modelle verwenden einen 1/2" (DN15) BSP-Anschluss. Andere Konfigurationen sollten je nach erforderlichem Modell mit FUXEON® bestätigt werden.

Haben Sie ein MOQ?

Für konventionelle Produkte unterstützt FUXEON® niedrige MOQ. OEM-Produkte erfordern in der Regel eine Produktionsvorlaufzeit von 30–40 Tagen, abhängig von den individuellen Anforderungen.

Bieten Sie eine Garantie an?

Ja. FUXEON® bietet eine 1-jährige Garantie auf seine Messing-Feuersprinklerprodukte, vorbehaltlich der geltenden Garantiebedingungen.
