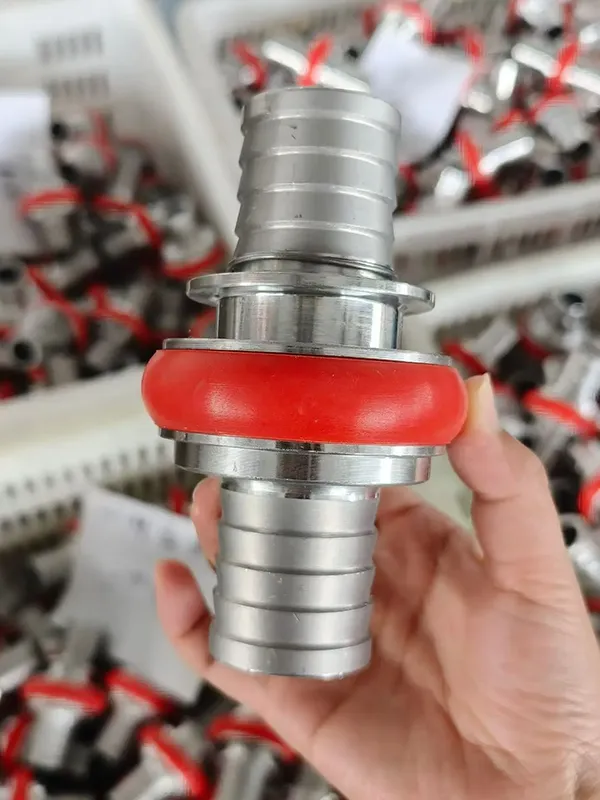

JIS Machino-Kupplung

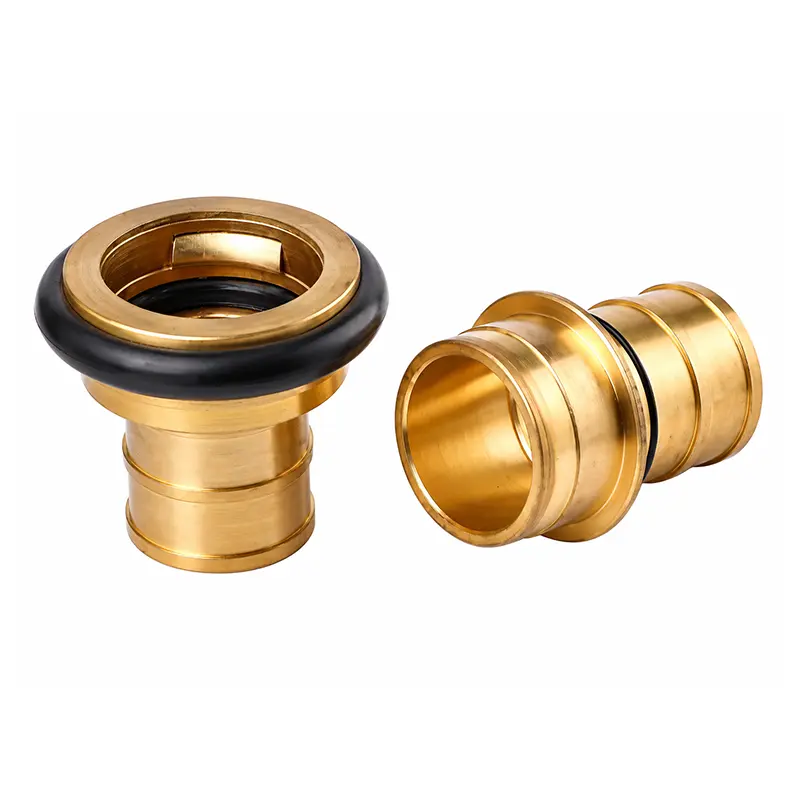

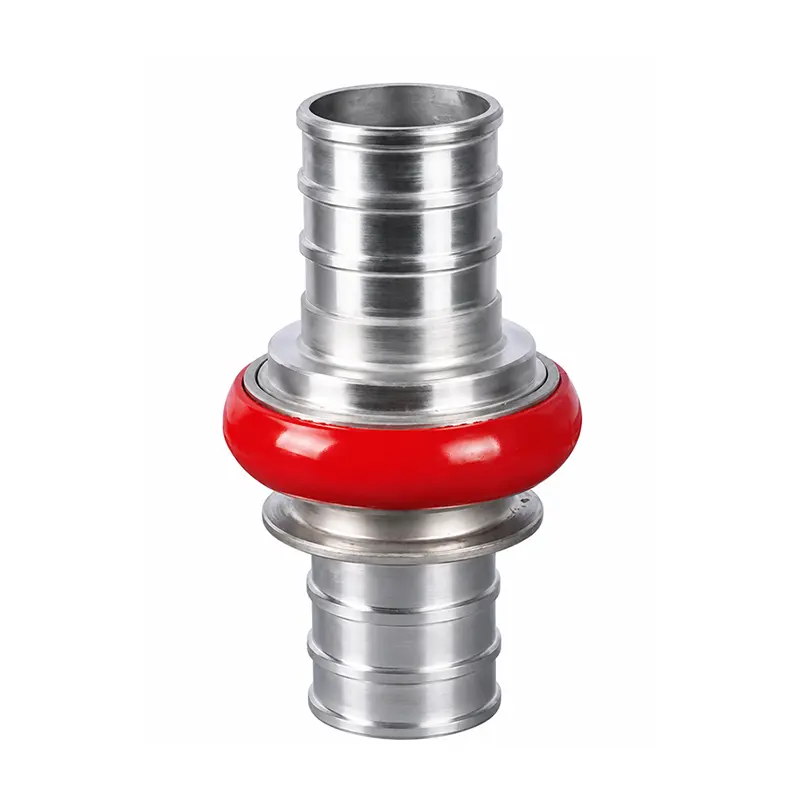

Die FUXEON® JIS Machino-Kupplung ist eine Schnellverbindungskomponente zum Verbinden von Feuerwehrschläuchen, Feuerwehrfahrzeugen, Landeventilen, Hydranten und Düsen. Es verwendet einen internen Schieber und eine Schlitzverriegelungsstruktur, um eine schnelle Verbindung ohne die mehrfachen Drehungen zu ermöglichen, die bei herkömmlichen Gewindeschnittstellen erforderlich sind.

    DerJIS Machino-Kupplungwird üblicherweise in den Größen DN40, DN50 und DN65 geliefert, weitere Größen sind je nach Projektanforderungen erhältlich. Der Push-Anschluss ermöglicht dem Bediener das Anschließen und TrennenFeuerwehrschläucheschnell, was besonders bei Brandbekämpfungseinsätzen nützlich ist, bei denen die Verbindungszeit entscheidend ist.

    FUXEON®-Produkte werden unter zertifizierten Managementsystemen hergestellt, darunter GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 und GB/T 27922-2011.Sehen Sie sich unsere Zertifizierungen an.

    Verbindungsstruktur und -mechanismus

    Die Machino-Feuerwehrschlauchkupplung verwendet eine interne Präzisionsfeder, um einen Schieber in den passenden Schlitz zu drücken, nachdem die männlichen und weiblichen Komponenten verbunden wurden. Diese mechanische Verriegelungsstruktur sichert die Verbindung während des Betriebs, während ein hochwertiger Gummidichtring für eine auslaufsichere Abdichtung zwischen den verbundenen Komponenten sorgt.

    1

    Stecken Sie das männliche Ende ein

    Der Bediener führt das männliche Ende in die passende weibliche Verbindung ein (z. B. einenFeuerhydrantoderFeuerdüse), bis der Verriegelungsmechanismus sicher einrastet.

    2

    Automatisches Verriegeln und Versiegeln

    Der interne federbelastete Schieber rastet im Schlitz ein. Die mehrstufige Anti-Rutsch-Struktur sorgt für den richtigen Halt und der Gummiring sorgt für eine dichte Abdichtung.

    3

    Schnelltrennung

    Zum Trennen drücken Sie einfach auf den Ringmechanismus auf der männlichen Seite, um den internen Schieber zurückzuziehen. Die Verbindung trennt sich sofort, ohne dass eine Gewindeschnittstelle gedreht werden muss.

    JIS Machino Coupling Structure


    Machino Coupling Quick Connection


    Technische Daten

    Parameter Spezifikation
    Standard JIS B 9911
    Größe 1 1/2", 2", 2,5", 3"; andere Größen auf Anfrage erhältlich
    Gängige Nenngrößen DN40, DN50, DN65
    Arbeitsdruck 16 bar
    Arbeitsmedium Wasser, Schaummischung
    Material Messing, Aluminium, Edelstahl
    Dichtungsring Gummi
    Gießmethode Druckguss, Schwerkraftguss, Schmieden
    Oberflächenbehandlung Gleitschleifen, Eloxieren
    Verbindungstyp Schneller Steckanschluss

    Leitfaden zur Materialauswahl

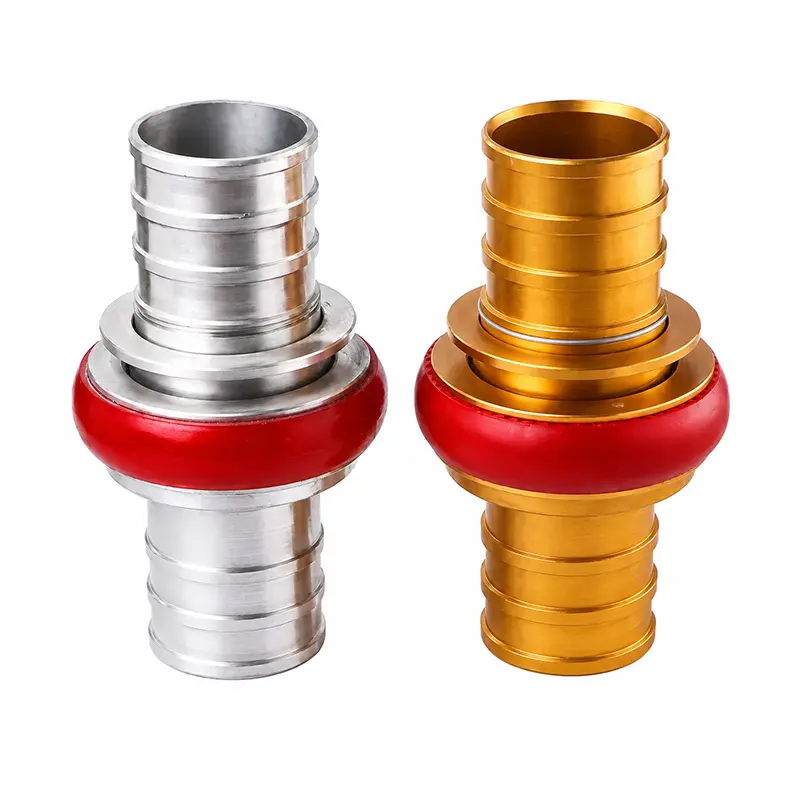

    Die FUXEON® JIS Machino-Kupplung ist in Messing, Aluminium und Edelstahl erhältlich. Die Materialauswahl beeinflusst das Gewicht des Steckverbinders, die mechanische Festigkeit, die Korrosionsbeständigkeit, die Betriebsumgebung und die Beschaffungskosten.

    Messing
    • Typische Dichte~8,4–8,7 g/cm³
    • Zugfestigkeit~300–550 MPa
    • GewichtSchwer
    • Korrosionsres.Gut
    • KostenMittel–Hoch
    • AnwendungAllgemeine Brandbekämpfung
    Aluminiumlegierung
    • Typische Dichte~2,7–2,8 g/cm³
    • Zugfestigkeit~150–310 MPa
    • GewichtLeicht
    • Korrosionsres.Gut
    • KostenMedium
    • AnwendungTragbare Geräte
    Edelstahl
    • Typische Dichte~7,9–8,0 g/cm³
    • Zugfestigkeit~500–600 MPa
    • GewichtSchwer
    • Korrosionsres.Exzellent
    • KostenHoch
    • AnwendungKorrosive Umgebungen

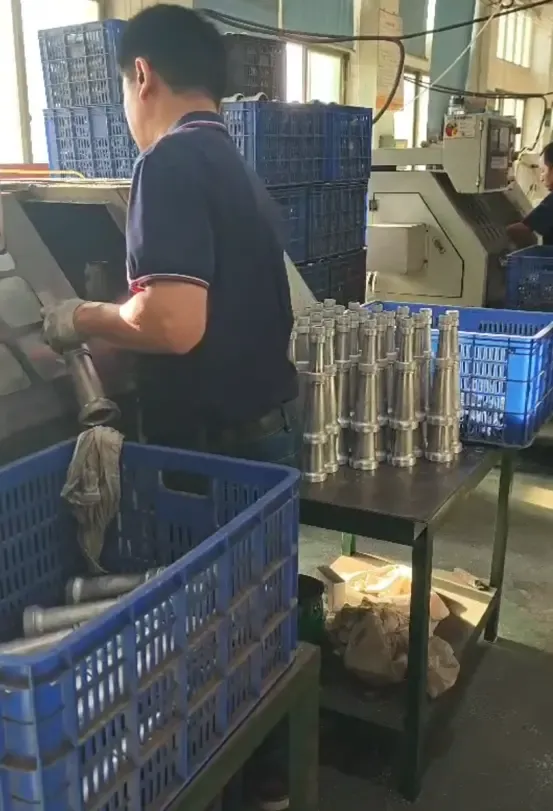

    Herstellung und Qualitätsprüfung

    FUXEON® betreibt eine eigene Produktionsanlage für Feuerwehrschlauchanschlüsse, so dass die Produktionspläne an die Auftragsanforderungen angepasst werden können, ohne auf Agenten oder Händler angewiesen zu sein. Der Herstellungsprozess unterstützt Druckguss, Schwerkraftguss und Schmieden, sodass je nach Anwendungsanforderungen unterschiedliche Materialien, Größen und Strukturkonfigurationen hergestellt werden können.

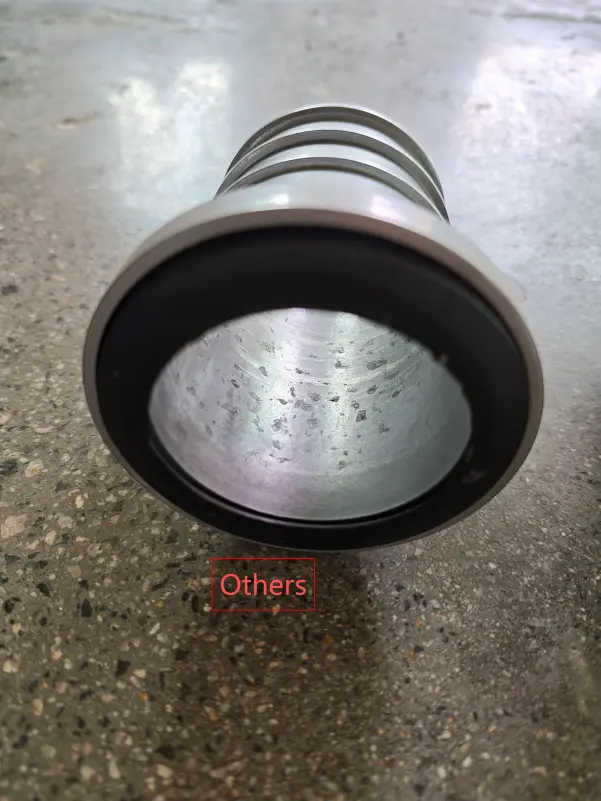

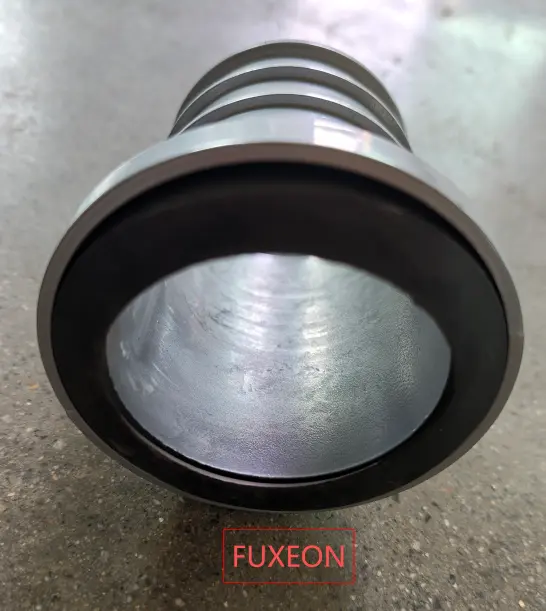

    Die Innenwände der FUXEON® Feuerlöschschlauchanschlüsse sind so bearbeitet, dass sie eine glatte Innenoberfläche bieten. Eine ordnungsgemäße Oberflächenbearbeitung trägt dazu bei, raue Bereiche zu reduzieren, in denen sich Verunreinigungen festsetzen oder lokale Korrosionsstellen entstehen können. Für kundenspezifische Projekte unterstützt FUXEON® OEM/ODM-Dienste für Sondergrößen und nicht standardmäßige Strukturen gemäß Kundenzeichnungen oder technischen Anforderungen.

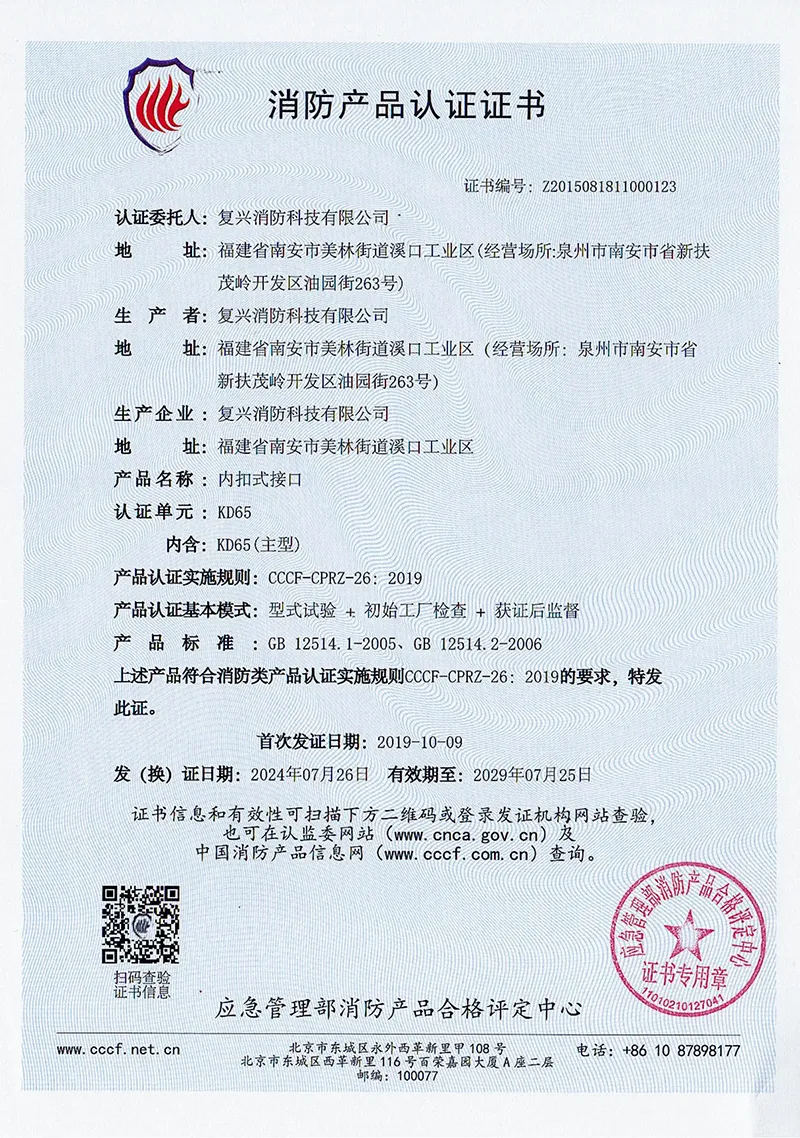

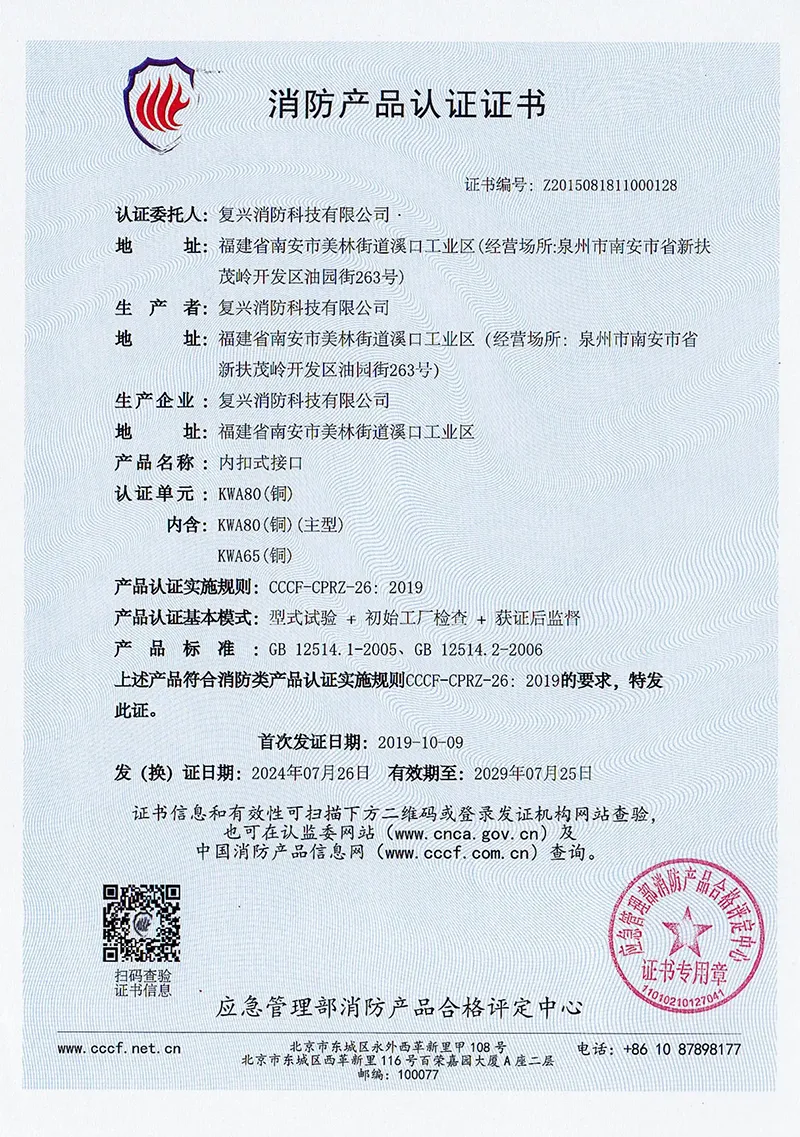

    FUXEON®Feuerwehrschlauchkupplungenwurden vom chinesischen Ministerium für Notfallmanagement zertifiziert und Tests hinsichtlich mechanischer Leistung, Dichtungsleistung, Verbindungszuverlässigkeit und Materialhaltbarkeit unterzogen.

    JIS Machino Coupling Production Machino Coupling Manufacturing
    JIS Machino Coupling Quality Test Fire Hose Coupling Inspection

    Anwendungen

    Die JIS Machino-Kupplung kann Feuerwehrschläuche mit kompatiblen Hydranten, Landeventilen, Feuerwehrfahrzeugen und Düsen verbinden. Seine Schnellverbindungsstruktur eignet sich für Feuerlöschsysteme, bei denen Schläuche effizient angeschlossen oder ausgetauscht werden müssen. Die Kupplung kann auch bei landwirtschaftlichen Bewässerungs-, Baustellen- und Schiffssicherheitsanwendungen eingesetzt werden, bei denen kompatible Schlauchverbindungen und eine schnelle manuelle Bedienung erforderlich sind.

    JIS Machino Coupling Application

    Häufig gestellte Fragen

    Was ist eine Machino-Kupplung?

    Eine Machino-Kupplung ist ein Schnellkupplungs-Schlauchverbinder, der häufig bei der Brandbekämpfung und anderen Flüssigkeitsübertragungsanwendungen verwendet wird. Es verwendet eine mechanische Verriegelungsstruktur, anstatt sich ausschließlich auf eine Gewindeverbindung zu verlassen.

    Wie erfolgt die Verbindung und Trennung?

    Das männliche Ende wird in den passenden weiblichen Anschluss eingeführt, sodass der interne federbelastete Schieber in den Schlitz einrasten kann. Um die Verbindung zu trennen, drücken Sie auf den Ringmechanismus auf der männlichen Seite, um den Schieber zu lösen, und trennen Sie dann die Komponenten.

    Welche Größen und Materialien sind verfügbar?

    Zu den gängigen Nenngrößen gehören DN40, DN50 und DN65 (1 1/2" bis 3"), andere Größen sind auf Anfrage erhältlich. Je nach Arbeitsumgebung bieten wir Optionen aus Messing, Aluminium und Edelstahl an.

    Kann es für mein Projekt angepasst werden?

    Ja. FUXEON® unterstützt die OEM/ODM-Anpassung für Sondergrößen und unregelmäßige Strukturen. Sie können unserem Ingenieurteam Zeichnungen, Abmessungen, Materialanforderungen oder Anwendungsinformationen zur Bewertung zur Verfügung stellen.

    Ist die Machino-Kupplung mit Schaummischungen kompatibel?

    Ja. Der Standard-Gummidichtring und die Innenmaterialien sind sowohl mit Wasser- als auch mit Schaummischungen kompatibel. Dadurch eignet es sich hervorragend für schaumbasierte Feuerlöschsysteme.

    Was ist der Standard-Arbeitsdruck?

    Der Standardarbeitsdruck für unsere JIS Machino-Kupplung beträgt 16 bar (1,6 MPa). Bitte stellen Sie sicher, dass der Nenndruck Ihrer Schläuche und angeschlossenen Geräte dieser Spezifikation entspricht.

    Wie verhindern Sie Leckagen?

    Wir verwenden hochwertige, verschleißfeste Gummidichtringe. Der innenliegende federbelastete Schieber sorgt für eine gleichmäßige mechanische Verriegelung und verhindert so, dass sich die Kupplung unter hohem Druck verschiebt oder löst.

    Wie muss die Kupplung gewartet werden, um Undichtigkeiten zu vermeiden?

    Überprüfen Sie den Gummidichtring regelmäßig auf Verschleiß oder Risse und ersetzen Sie ihn bei Bedarf. Halten Sie den internen Verriegelungsmechanismus frei von Sand, Schmutz und Fremdkörpern. Das Auftragen einer kleinen Menge Silikonfett kann die Lebensdauer der Dichtung verlängern.

    Was ist der Unterschied zwischen Machino- und Storz-Kupplungen?

    Machino-Kupplungen verwenden eine Steckverbindung mit internem Verriegelungsmechanismus, die schnell und einfach zu bedienen ist. Storz-Kupplungen basieren auf einem symmetrischen Klauenzahn-Verriegelungsdesign. Die Wahl hängt von Ihren örtlichen Brandbekämpfungsstandards und der vorhandenen Ausrüstung ab.

    Was ist die Vorlaufzeit und das MOQ?

    Bei Standardgrößen (DN40, DN50, DN65) werden Kleinserienbestellungen in der Regel innerhalb von 15 Tagen produziert. Unser MOQ ist flexibel und beginnt bei 1 Stück für die Musterbewertung. Bei OEM/ODM-Anfragen hängen die Lieferzeiten von den Anpassungsdetails ab.
