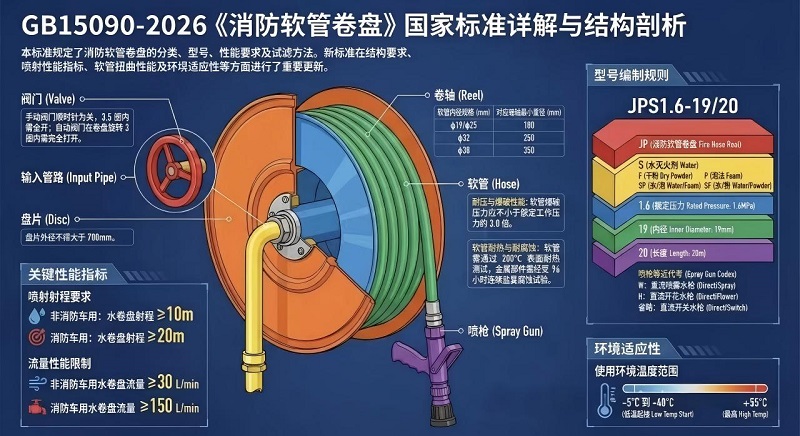

Der neue Standard GB15090-2026 für „Feuerschlauchtrommel“

1. Aussehensqualität

(1) Die Oberfläche des HandbuchsFeuerwehrschlauchDie Rolle sollte korrosionsbeständig behandelt werden. Die Lackschicht sollte gleichmäßig sein und keine Kratzer aufweisen. Die Schweißnähte sollten glatt und gleichmäßig sein, fest verschweißt sein, Fehler usw. aufweisen.

2. Strukturelle Anforderungen

(1) Der Schwenk-Feuerlöschschlauchaufroller sollte aus zwei Scheiben bestehen, wobei der Scheibendurchmesser 700 mm nicht überschreiten darf. 3/4"FeuerwehrschlauchAufroller mit einem Innendurchmesser von ϕ19, 1" Feuerlöschschlauchaufroller mit einem Innendurchmesser von ϕ25, und der Spulendurchmesser sollte nicht weniger als 180 mm betragen. Bei Schlauchleitungen mit einem Innendurchmesser von ϕ32 sollte der Spulendurchmesser nicht weniger als 250 mm betragen. Bei Schlauchleitungen mit einem Innendurchmesser von ϕ38 sollte der Spulendurchmesser nicht weniger als 350 mm betragen.

(2) Kugelhähne sollten den Bestimmungen von GB/T13927 entsprechen. Die Öffnungs- und Schließrichtungen des Messingkugelhahns sollten deutlich gekennzeichnet sein. Im Uhrzeigersinn ist geschlossen. Wenn ein Schieber oder Absperrventil verwendet wird, sollte dieses innerhalb von dreieinhalb Umdrehungen des Handrads vollständig geöffnet werden. Bei Verwendung eines automatischen Einlassventils sollten die Öffnungs- und Schließrichtungen deutlich gekennzeichnet sein. Das automatische Einlassventil sollte innerhalb von drei Umdrehungen des manuellen Schwenk-Feuerlöschschlauchaufrollers vollständig geöffnet sein.

(3) Die Verbindung zwischen dem Schlauchrohr und der Trommel sollte sicherstellen, dass das Rohr in der Nähe der Verbindung beim Aufwickeln nicht flach wird.

3. An keinem Teil des Schlauchaufrollers oder einer Verbindung dürfen Lecks auftreten und Schlauch und Aufroller dürfen keine nennenswerten Verformungen aufweisen.

4. Das Anlaufdrehmoment zum Drehen der PVC-Schlauchtrommel sollte 20 N·m nicht überschreiten.

5. Die Sprühfeuerdüse aus Messing sollte einen Schalter haben; Die Schaltfunktion „Ein“ und „Aus“ sollte durch eine einzige Aktion erledigt werden.

6. Die Schlauchoberfläche sollte glatt sein, ohne Beschädigungen, Kratzer oder lokale Ausbuchtungen. Der Aufdruck sollte klar und vollständig sein und den Arbeitsdruck der Feuerwehrschlauchtrommel, den Innendurchmesser sowie den Namen oder die Marke des Herstellers enthalten.

7. Die korrekte Verwendungsmethode und die regelmäßigen Inspektionsanforderungen sollten deutlich in Text und Grafiken an einer gut sichtbaren Stelle angegeben werden.


8. Installationsanforderungen

a) Wenn Schlauchaufroller, die nicht für Feuerwehrfahrzeuge geeignet sind, im Hydrantenschrank platziert werden, muss für ausreichend Platz gesorgt werden, damit die Schlauchleitung nach dem Einbau frei in jede Richtung herausgezogen werden kannFeuerwehrschlauchDer Rollenschrank wird geöffnet. Doppeltürige Schlauchaufrollerschränke, die in feuchten Umgebungen verwendet werden, sollten feuchtigkeitsbeständig sein und über Belüftungsmaßnahmen verfügen.

b) Wenn Absperrschieber in einem Edelstahl-Schlauchaufrollerschrank verwendet werden, sollte um das Handrad herum ausreichend Platz gelassen werden, um das Öffnen zu gewährleisten.
