Warum Standsprinkler in zuverlässigen Brandschutzsystemen weiterhin wichtig sind

Automatische Sprinkleranlagen basieren auf einem einfachen Prinzip: Sie erkennen einen sich entwickelnden Brand durch Hitze und leiten Wasser so früh wie möglich in den geschützten Bereich ab. Obwohl der Sprinklerkopf eine relativ kleine Komponente ist, können seine Installationsausrichtung, sein thermisches Verhalten, seine Austrittseigenschaften, seine Anschlussgröße und seine Zertifizierung direkten Einfluss auf die Leistung des gesamten Brandschutzsystems haben.

Unter den verschiedenen Sprinklerkonfigurationen, die für Gewerbe-, Industrie- und Lagereinrichtungen verfügbar sind, bleiben aufrechte Sprinkler eine wichtige Wahl, wenn die Rohrleitungsanordnung, die Deckenstruktur und die Installationsumgebung eine Positionierung des Sprinklers über dem Rohr mit dem Deflektor nach oben erfordern. NFPA 13 definiert einen aufrechten Sprinkler gemäß dieser nach oben gerichteten Auslassanordnung und stellt spezifische Anforderungen für die Auswahl, Positionierung und den Abstand von standardmäßigen aufrechten Sprühsprinklern bereit.

Für Bauunternehmer, Brandschutzverteiler, Systemplaner und Einkäufer von Gebäudeausrüstung sollte die Auswahl eines Standsprinklers daher mehr umfassen als die Prüfung des Anschlussgewindes und des Preises. Ansprecheigenschaften, K-Faktor, Temperaturbereich, Material, Verarbeitung, Zulassungsanforderungen, Installationsbedingungen und Kompatibilität mit dem gesamten Sprinklersystem verdienen Aufmerksamkeit.

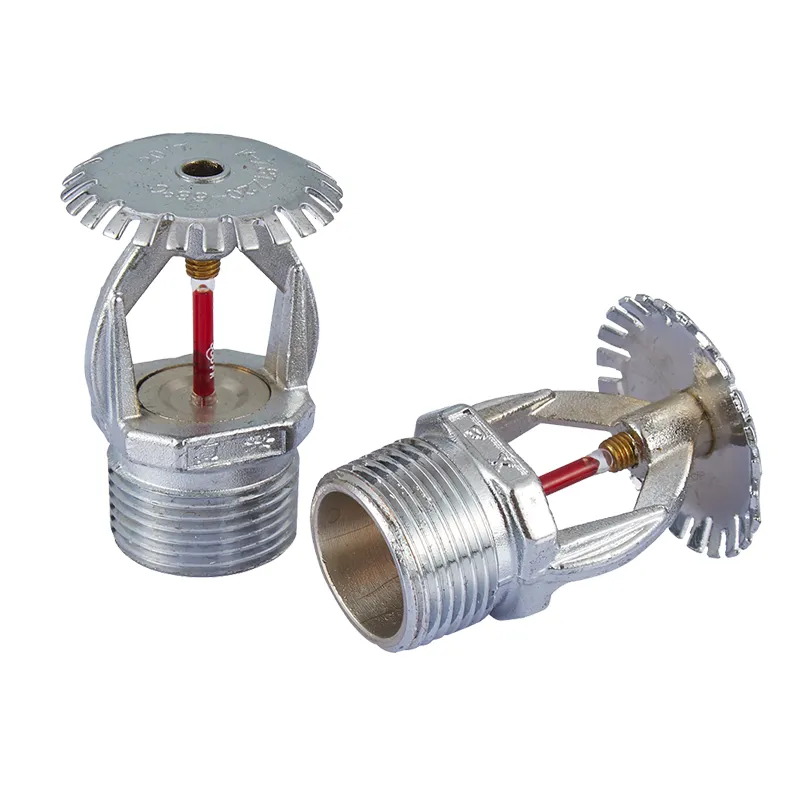

Was zeichnet einen aufrechten Sprinkler aus?

Konzipiert für die Installation nach oben

Ein aufrechter Sprinkler ist so konzipiert, dass er so installiert wird, dass das Wasser nach oben gegen den Deflektor abgegeben wird, bevor es über den geschützten Bereich verteilt wird. Diese Konfiguration unterscheidet sich von hängenden Sprinklern, die unterhalb der Rohrleitung installiert werden und der Deflektor darunter positioniert ist.

Die Installationsausrichtung beeinflusst die Art und Weise, wie der Sprinkler mit der umgebenden Decke, der Dachkonstruktion, den Rohrleitungen und anderen Gebäudekomponenten interagiert. Folglich sollte der Sprinklertyp als Teil des gesamten Hydraulik- und Layoutdesigns ausgewählt werden und nicht als austauschbare Komponente behandelt werden.

Installationsbedingungen beeinflussen die Sprinklerauswahl

Stehende Sprinkler können besonders in Bereichen nützlich sein, in denen freiliegende Rohrleitungen bevorzugt werden oder in denen die Gebäudekonfiguration einen nach oben gerichteten Sprinkler praktisch macht. Industrieanlagen, Lagerhallen, Versorgungsbereiche, Parkhäuser und andere Umgebungen mit freiliegenden Rohren können je nach Systemdesign diese Art der Konfiguration erfordern.

NFPA 13 enthält separate Installationsanforderungen für standardmäßige hängende, aufrechte und seitliche Sprühsprinkler, einschließlich Regeln zu Positionierung, Abstand, Schutzbereich und Hindernissen.

Kernparameter, die Käufer bewerten sollten

Die genauen Parameter sind stets der technischen Dokumentation und Zulassungsliste des gewählten Sprinklermodells zu entnehmen. Bei gewerblichen Brandschutzprojekten sollten Käufer nicht davon ausgehen, dass zwei Sprinkler mit ähnlichem Aussehen identische hydraulische oder thermische Eigenschaften haben.

Warum der K-Faktor bei der Sprinklerauswahl wichtig ist

Durchfluss und Druck hängen zusammen

Der K-Faktor ist ein wichtiger hydraulischer Parameter, da der Sprinklerausstoß vom K-Faktor und dem Betriebsdruck abhängt. Ein höherer K-Faktor kann einen größeren Wasserdurchfluss bei einem bestimmten Druck ermöglichen. Dies bedeutet jedoch nicht, dass ein Sprinkler mit höherem K-Faktor automatisch für jede Anwendung besser ist.

Der K-Faktor des Sprinklers muss entsprechend der hydraulischen Berechnung, der Gefahrenklassifizierung, der erforderlichen Auslegungsdichte, der verfügbaren Wasserversorgung und anderen Systemparametern ausgewählt werden.

Systemdesign kommt vor Produktauswahl

Aus diesem Grund sollten Projektingenieure zunächst die erforderlichen Wasserableitungseigenschaften ermitteln und dann einen Sprinkler mit kompatiblem K-Faktor und kompatibler Auflistung auswählen. Dieser Ansatz trägt dazu bei, Situationen zu vermeiden, in denen ein Sprinkler physikalisch mit der Rohrleitung kompatibel, aber hydraulisch für das Projekt ungeeignet ist.

Die thermische Reaktion bestimmt, wann der Sprinkler aktiviert wird

Wärmeempfindliche Elemente

Im Gegensatz zu handbetriebenen Feuerlöschgeräten ist ein automatischer Sprinkler so konzipiert, dass er reagiert, wenn sein wärmeempfindliches Element die festgelegte Betriebstemperatur erreicht. Das Thermoelement kann je nach Sprinklerdesign einen Glaskolben oder einen anderen aufgeführten Mechanismus verwenden.

FUXEON® gibt an, dass seine Sprinklerprodukte wärmeempfindliche Glaskolben verwenden und so konzipiert sind, dass sie automatisch aktiviert werden, wenn die voreingestellte Temperatur erreicht ist. Das Unternehmen zählt auch deutsche JOB-Glaskolben zu den Komponenten, die in seinem Sprinklersortiment verwendet werden.

Die Temperaturbewertung sollte zur Umgebung passen

Der Temperaturbereich sollte entsprechend den Umgebungsbedingungen rund um den Sprinkler gewählt werden. Wenn ein Sprinkler in der Nähe von wärmeerzeugenden Geräten, Heizgeräten, Beleuchtungskörpern oder anderen Hochtemperaturquellen installiert wird, muss der Planer diese Bedingungen bei der Auswahl der geeigneten Temperaturbewertung berücksichtigen.

Die Wahl einer Temperaturklasse, nur weil sie häufig verwendet wird, kann zu einer ungeeigneten Installation führen. Die richtige Bewertung sollte auf der tatsächlichen Umgebung und der geltenden Brandschutznorm basieren.

Warum Hinderniskontrolle bei aufrechten Sprinklern wichtig ist

Die Wasserverteilung erfordert einen ausreichenden Abstand

Ein Sprinkler kann sein beabsichtigtes Verteilungsmuster nicht bereitstellen, wenn Balken, Rohre, Kanäle, Strukturelemente, Lagerregale oder andere Hindernisse die Entladung erheblich behindern.

NFPA 13 enthält spezifische Anforderungen für die Positionierung standardmäßiger aufrechter und hängender Sprühsprinkler in Bezug auf Hindernisse. Der anwendbare Abstand hängt von den Abmessungen und der Lage des Hindernisses sowie der Sprinkleranordnung ab.

Lagerlayouts erfordern besondere Aufmerksamkeit

Lagereinrichtungen können komplexere Hindernisbedingungen aufweisen, da Regale, gelagerte Güter, Dachkonstruktionen, Beleuchtungssysteme und mechanische Dienstleistungen die Platzierung der Sprinkler beeinflussen können.

Für solche Anwendungen sollte die Sprinkleranordnung zusammen mit der Lageranordnung und der Gefahrenklassifizierung entwickelt werden. Der Sprinkler selbst kann eine ungeeignete Anlagenauslegung nicht ausgleichen.

Anwendungen, bei denen aufrechte Sprinkler in Betracht gezogen werden können

Lagerhallen und Lagereinrichtungen

In Lagerhallen werden häufig freiliegende Sprinklerrohre verwendet, sodass stehende Konfigurationen bei geeigneten Systemdesigns eine praktische Option sind. Bei der Auswahl des Sprinklers müssen jedoch die Lagerhöhe, die Warenklassifizierung, die Regalanordnung, die Deckenkonstruktion und die hydraulischen Anforderungen berücksichtigt werden.

Industriegebäude

Produktionsanlagen und Industriegebäude können große Freiflächen, freiliegende Rohrleitungen, Maschinen, brennbare Materialien und unterschiedliche Deckenkonfigurationen enthalten. Stehende Sprinkler können in geeignete automatische Sprinkleranlagen eingebaut werden, sofern ihre aufgeführten Anwendungs- und Installationsanforderungen erfüllt sind.

Gewerbe- und Versorgungsgebiete

In Gewerbegebäuden, Maschinenräumen, Servicebereichen, Parkanlagen und anderen Standorten mit freiliegenden Rohrleitungen können je nach anwendbarem Brandschutzdesign auch aufrechte Sprinklerkonfigurationen verwendet werden.

Die endgültige Anwendung sollte immer vom Brandschutzingenieur und den geltenden örtlichen Anforderungen und nicht allein von der Sprinklerausrichtung bestimmt werden.

Material und Oberflächenbeschaffenheit beeinflussen die langfristige Zuverlässigkeit

Messingkonstruktion

Messing wird üblicherweise für Sprinklerkörper verwendet, da es eine Kombination aus mechanischer Festigkeit, Bearbeitbarkeit und Korrosionsbeständigkeit bietet, die für viele Brandschutzumgebungen in Innenräumen geeignet ist.

FUXEON® beschreibt sein Sprinklersortiment als aus Messing gefertigt und gibt an, dass verchromte Oberflächen für Korrosionsbeständigkeit und lange Lebensdauer erhältlich sind.

Umgebungsbedingungen sollten berücksichtigt werden

Sprinkler, die in feuchten, korrosiven, staubigen oder chemisch aggressiven Umgebungen installiert werden, erfordern möglicherweise eine geeignete Oberfläche oder eine spezielle Sprinklerkonstruktion. Käufer sollten daher dem Lieferanten Informationen über die Installationsumgebung zur Verfügung stellen, bevor sie sich für die endgültige Konfiguration entscheiden.

Ein Standard-Sprinkler, der für eine normale Innenumgebung konzipiert ist, sollte nicht automatisch für jede Industrie- oder Außenanwendung geeignet sein.

Die Zertifizierung ist ein wichtiger Aspekt bei der Beschaffung

Warum Genehmigungen wichtig sind

Brandschutzkomponenten sind sicherheitskritische Produkte. Bei vielen kommerziellen Projekten müssen Sprinkler über bestimmte Genehmigungen oder Zertifizierungen verfügen, bevor sie vom Projektinhaber, Berater, Versicherer oder der zuständigen Behörde akzeptiert werden können.

FUXEON® nennt UL und FM neben anderen Unternehmens- und Produktzertifizierungen wie CCCF, ISO 9001, CE, EAC und LPCB unter den Zertifizierungen, die in seiner Produktpalette für Feuerlöschsprinkler verfügbar sind. Die genaue Zulassung sollte für das jeweilige zu erwerbende Sprinklermodell überprüft werden.

Behandeln Sie Zertifizierungen nicht als austauschbar

Bei internationalen Beschaffungen ist es wichtig, die genaue Modellnummer, den Zulassungsbereich, den nominellen K-Faktor, die Temperaturbewertung, die Ausrichtung und die entsprechende Auflistung zu bestätigen. Die Zertifizierung eines Sprinklermodells bedeutet nicht zwangsläufig, dass jedes Modell in der Produktpalette des Herstellers über die gleiche Zulassung verfügt.

Was Käufer bestätigen sollten, bevor sie eine Bestellung aufgeben

Geben Sie die vollständigen Bewerbungsinformationen an

Bei der Angebotsanfrage sollten professionelle Einkäufer die beabsichtigte Anwendung, den Gebäudetyp, die Gefahrenklassifizierung (sofern verfügbar), die Rohrverbindungsanforderungen, die K-Faktor-Anforderung, die Temperaturbewertung, die erforderliche Zertifizierung, die Menge und den Zielmarkt angeben.

Mithilfe dieser Informationen kann der Lieferant ein Modell empfehlen, das auf den tatsächlichen Projektanforderungen basiert, anstatt einfach einen generischen Produktnamen zu verwenden.

Bestätigen Sie die technischen Dokumente vor dem Versand

Bei großen Projekten sollten Käufer vor Abschluss der Beschaffung das entsprechende Datenblatt, Installationsanweisungen, Zulassungsinformationen, Maßzeichnungen und Produktidentifikationen anfordern.

Die Dokumentation ist besonders wichtig, wenn der Sprinkler einem Berater, einer Brandschutzbehörde, einem Versicherer oder einem Projektgenehmigungsverfahren vorgelegt wird.

Schützen Sie Sprinkler während der Lagerung und Installation

Sprinklerköpfe sollten während des Transports, der Lagerung und der Installation vor mechanischer Beschädigung geschützt werden. Das wärmeempfindliche Element ist eine kritische Komponente, daher kann eine unsachgemäße Handhabung möglicherweise die Leistung des Sprinklers beeinträchtigen.

Bei der Installation sind die Herstellerangaben und die geltenden Brandschutznormen zu beachten. NFPA 13 schreibt insbesondere vor, dass aufrechte und hängende Standardsprinkler entsprechend den geltenden Installationsanforderungen ausgewählt, positioniert und beabstandet werden.

Der Ansatz von FUXEON® zur Herstellung von Feuersprinklern

FUXEON®ist ein Hersteller von Brandschutzausrüstung mit Sitz in Nan'an, Fujian, China. Das Unternehmen gibt an, dass es Produktionsstätten mit einer Fläche von mehr als 20.000 Quadratmetern betreibt und Brandschutzprodukte herstellt, darunter Alarmventile, Sprinkleranlagen, Hydranten, Feuerwehrschläuche und Schlauchaufroller.

Das Produktsortiment an Sprinklern umfasst Stand-, Hänge-, Seitenwand- und verdeckte Sprinklerkonfigurationen mit unterschiedlichen Durchflussoptionen für unterschiedliche Installationsanforderungen. FUXEON® gibt außerdem an, dass fertige Sprinklerprodukte einer Druckprüfung unterzogen werden, bevor sie das Werk verlassen.

Für internationale Händler und Brandschutzunternehmen kann dieses breitere Produktportfolio nützlich sein, da Sprinkleranlagen häufig mehrere Komponententypen innerhalb desselben Projekts erfordern. Allerdings muss jedes Sprinklermodell noch anhand der spezifischen Projektdesign- und Genehmigungsanforderungen bewertet werden.

Zuverlässiger Brandschutz beginnt mit der richtigen Systemabstimmung

Ein aufrechter Sprinkler ist eine kleine Komponente, aber seine Leistung hängt eng mit dem hydraulischen Design, der Installationsausrichtung, dem thermischen Verhalten, dem Abstand, der Hinderniskontrolle und der Zertifizierung zusammen. Die Auswahl eines Sprinklers allein aufgrund der Abmessungen oder des Kaufpreises kann zu unnötigen Risiken bei der Systemgenehmigung und Installation führen.

Für professionelle Käufer besteht ein besserer Beschaffungsansatz darin, mit der Schutzanforderung zu beginnen und dann den K-Faktor, die Temperaturbewertung, die Reaktionsart, den Anschluss, das Material, die Verarbeitung und die Zertifizierung des Sprinklers an das System anzupassen.

Mit einer Reihe von Sprinklerkonfigurationen, internationalen Zertifizierungen, Messingkonstruktionsoptionen und werksseitigen DruckprüfungenFUXEON®bietet aufrechte Sprinklerlösungen für Auftragnehmer, Händler und Brandschutzprojekte, die zuverlässige Komponenten für automatische Sprinkleranlagen suchen. Das endgültige Modell sollte immer gemäß der geltenden Brandschutznorm, dem genehmigten Design und der technischen Dokumentation des Herstellers ausgewählt und installiert werden.
