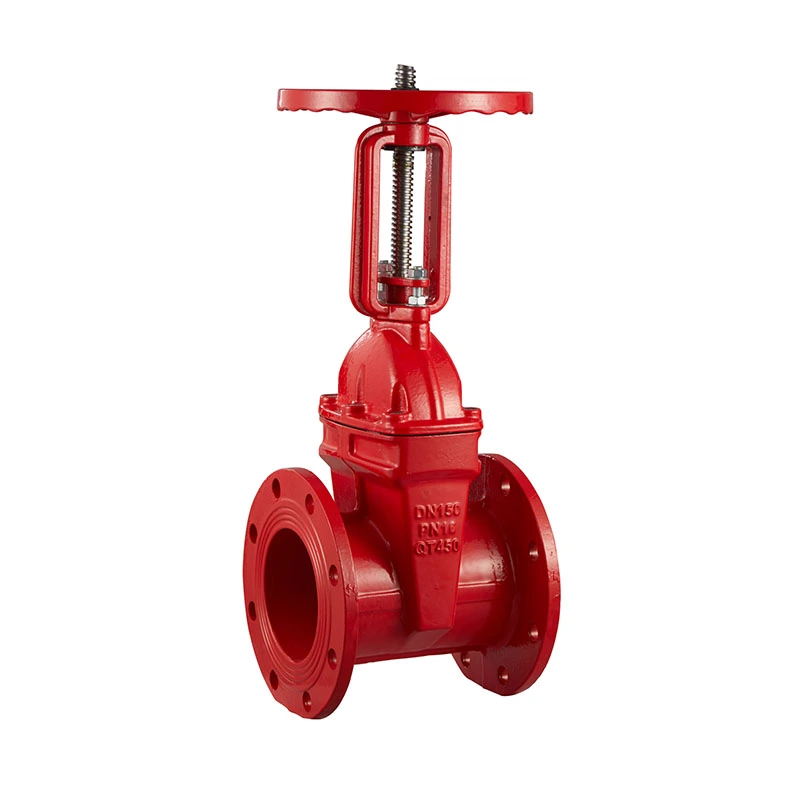

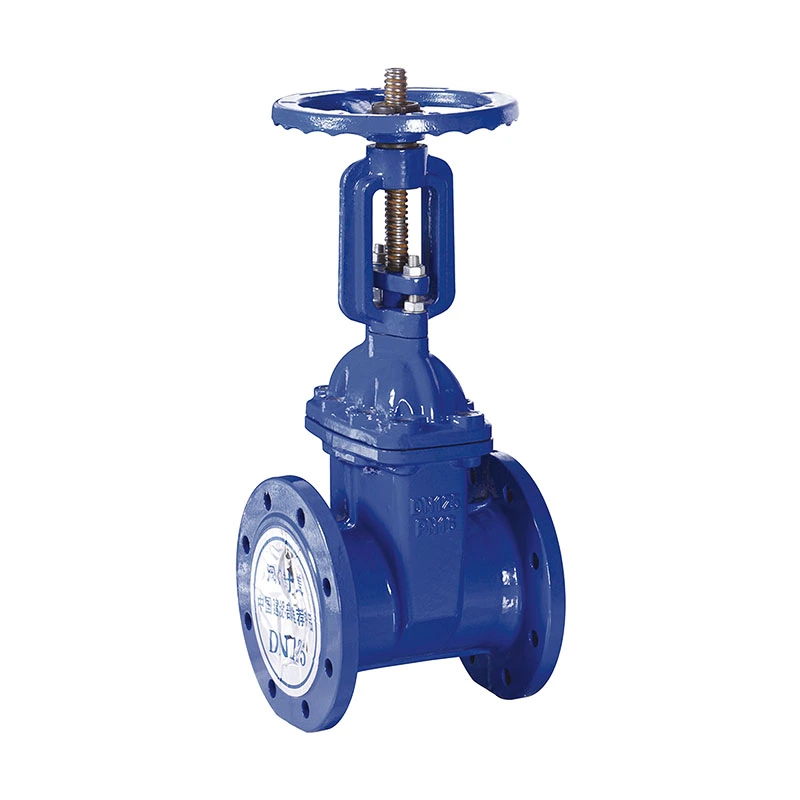

OSY-Absperrschieber

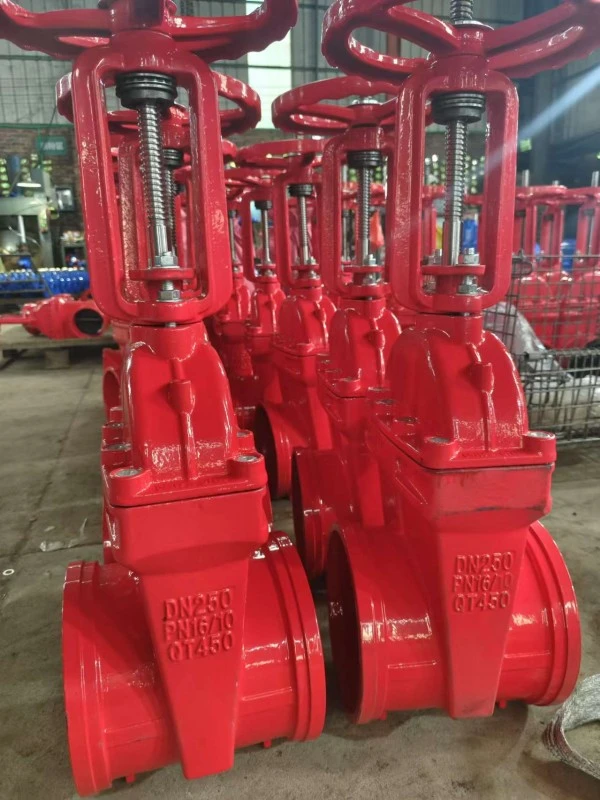

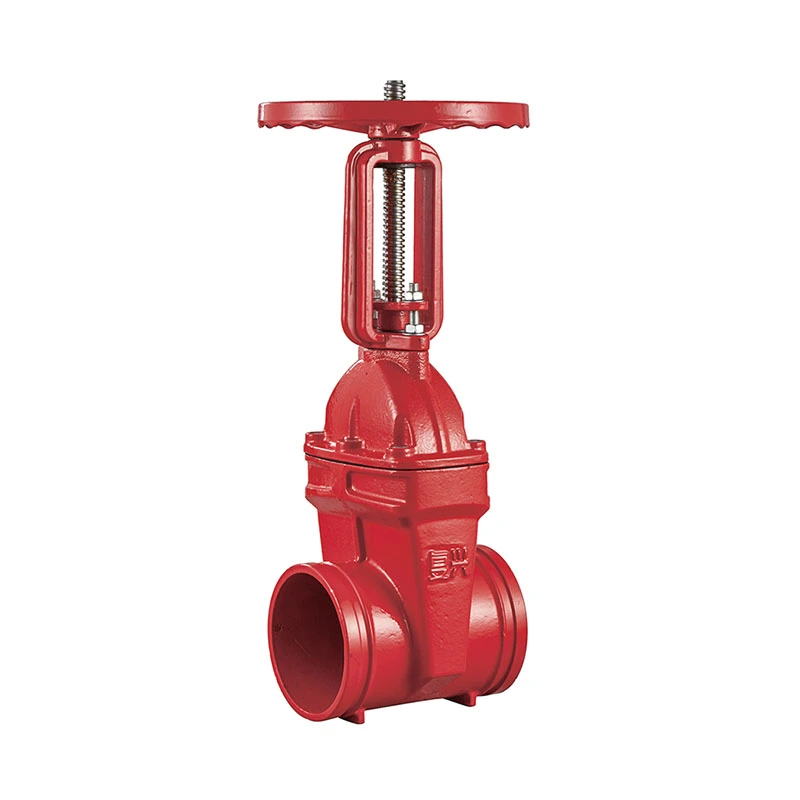

Die öffnenden und schließenden Teile des OSY-Absperrschiebers sind die Absperrplatte, die sich senkrecht zur Flüssigkeitsrichtung bewegt. Der Absperrschieber kann nur vollständig geöffnet oder vollständig geschlossen sein und dient nicht der Regulierung des Wasserflusses. Aufgrund der freiliegenden Schaftkonstruktion ermöglicht die freiliegende Schaftstruktur dem Wartungspersonal, den geöffneten Zustand des Ventils visuell zu erkennen, und kann mit einem Überwachungsschalter zur Verwendung in einem automatischen Alarmsystem gekoppelt werden. Je nach Verbindungsmethode kann es in zwei Typen unterteilt werden: Flanschschieber und Nutschieber.

Parameter

Anwendungsgebiet:

In Feuerlöschsprinkleranlagen werden Absperrschieber aus Sphäroguss in der Regel vor der Alarmventilgruppe oder an der Hauptwasserversorgungsleitung des Stockwerks installiert und dienen zur Steuerung des Wasserflusses in die Sprinkleranlage. Normalerweise wird es an den Überwachungsschalter angeschlossen. Wenn das Ventil geschlossen oder geöffnet ist, zeigt die Feuerleitzentrale ein Alarm- oder Statussignal an. Es wird auch häufig in Hauptwasserversorgungsleitungen für Kommunen, Industrie und Infrastruktur verwendet, da diese aus Sphäroguss und Edelstahl mit hoher Festigkeit, guter Haltbarkeit und starker Korrosionsbeständigkeit bestehen und den normalen Transport von Wasser, Öl und anderen Medien gewährleisten.

Hinweis: Während des Gebrauchs müssen regelmäßige Wartungs- und Inspektionsarbeiten durchgeführt werden, um den ordnungsgemäßen Betrieb sicherzustellen. Denn jede Fehlfunktion oder ein Ausfall des Ventils kann schwere Schäden an der Feuerlöschanlage verursachen und die Sicherheit von Eigentum und Personen gefährden.

FAQ

F1: Für welche Rohrleitungssysteme sind Osy-Absperrschieber mit Flansch geeignet?

A: OSY-Absperrschieber (Outside Screw and Yoke) werden häufig in Brandschutzsystemen, Wasserversorgung und -entsorgung, Öl- und Gaspipelines, industriellen Prozesssystemen und der Kommunaltechnik eingesetzt. Sie eignen sich ideal für Szenarien, die einen vollständigen Durchfluss, eine dichte Absperrung und einen visuellen Ein-Aus-Status erfordern, insbesondere Löschwasserleitungen, Sprinkleranlagen-Steigleitungen, industrielle Medienleitungen und Hochdruck-Flüssigkeitskontrollsysteme.

F2: Welche Arten von Medien werden verarbeitet?

A: Sie eignen sich für saubere Medien wie Wasser, Öl, Gas und Dampf sowie für leicht bis mäßig korrosive Flüssigkeiten. Absperrschieber aus Kohlenstoffstahl werden für allgemeine Medien verwendet, während Modelle aus Edelstahl für korrosive Medien (z. B. chemische Flüssigkeiten) geeignet sind. Sie werden nicht für Medien mit großen Feststoffpartikeln oder hoher Viskosität empfohlen, die zu Ventilblockaden führen können.

F3: Wo liegen hauptsächlich die Kernmerkmale des Designs?

A: Der Hauptvorteil ist die Konstruktion der Außenschraube – Ventilschaft und Joch liegen außerhalb des Ventilkörpers, wodurch ein Kontakt mit Medien vermieden und Korrosion reduziert wird. Die visuelle Ein-Aus-Anzeige (steigender/fallender Schaft) ermöglicht eine schnelle Bestätigung des Ventilstatus und verhindert Fehlbedienungen. Sie verfügen über eine Volldurchgangskonstruktion mit geringem Strömungswiderstand, dichter Absperrleistung und hoher Druckbelastbarkeit und eignen sich für einen langfristig stabilen Betrieb.

F4: Welche Spezifikationen und Modelle stehen zur Auswahl?

 ZSZF8-Q-50-16

 ZSZF8-Q-65-16

 ZSZF8-Q-80-16

 ZSZF8-Q-100-16

 ZSZF8-Q-200-16 (Hauptmodell)

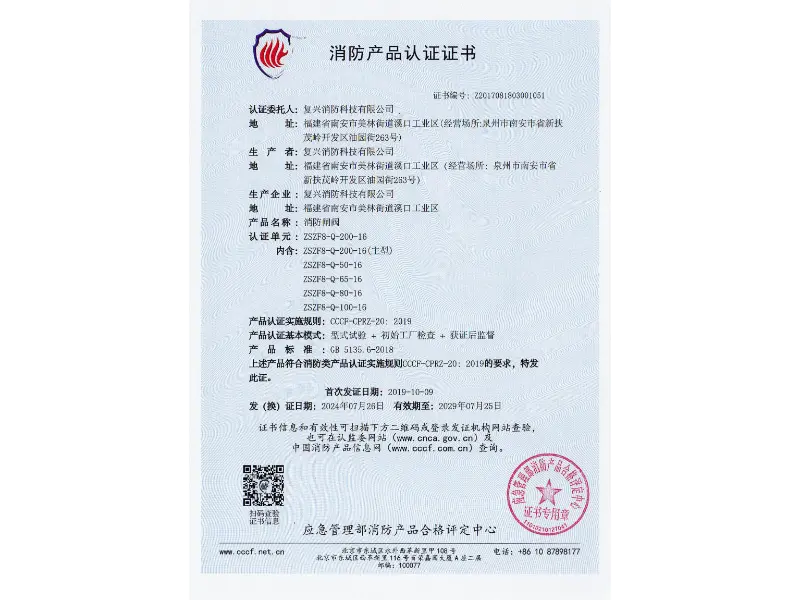

F5: Sind elastische Sitzschieber als Brandschutzprodukte zertifiziert?

A: In Übereinstimmung mit den Anforderungen der CCCF-CПRZ-20:2019 Implementierungsregeln für die Brandschutzproduktzertifizierung haben sie die nationale Brandschutzproduktzertifizierung bestanden, die durch Typprüfungen, erste Werksinspektionen und Überwachung der Fertigung nach der Zertifizierung erreicht wird.
