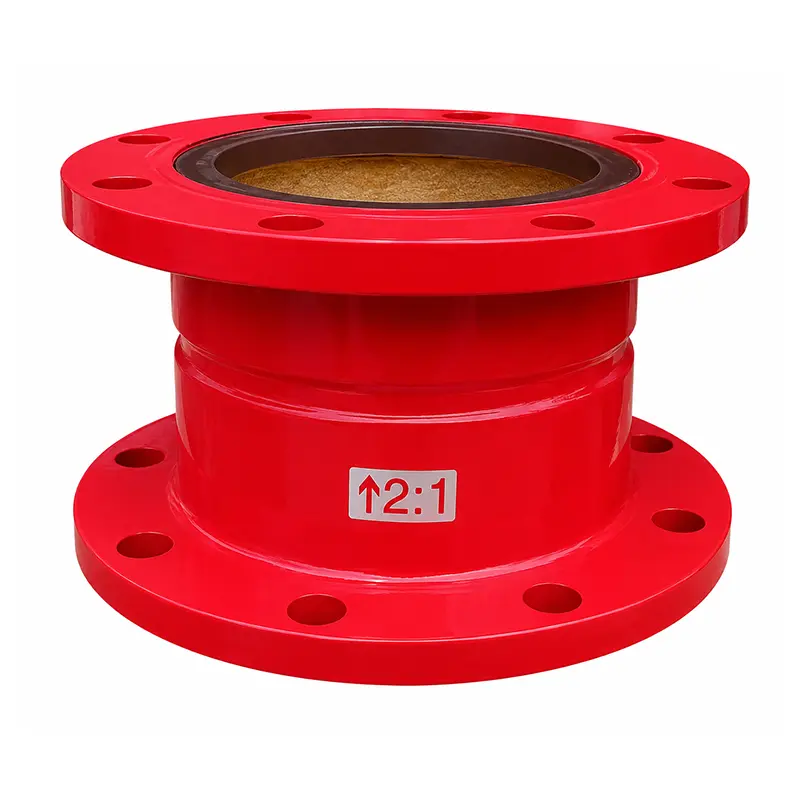

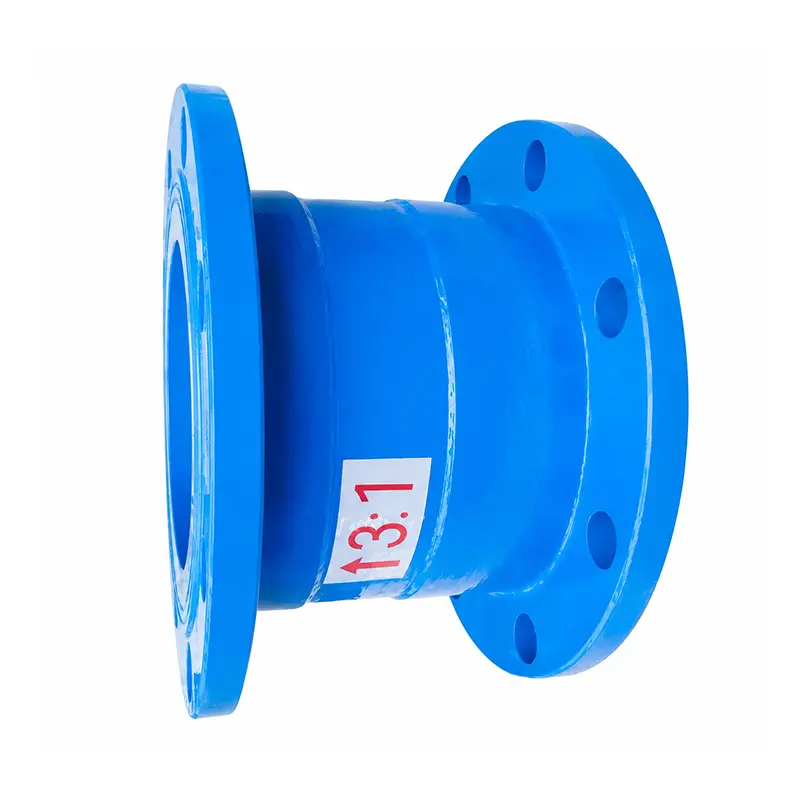

Das FUXEON® Verhältnis-Druckminderventil bietet durch seine interne Kolbenstruktur eine proportionale Druckregelung. Mit wählbaren Druckverhältnissen, einem Nennbetriebsdruck von 1,6 MPa, den Materialoptionen Sphäroguss oder Edelstahl und Flanschanschlüssen eignet es sich für Anwendungen in der Gebäude- und Industriewasserversorgung, die eine proportionale Druckreduzierung erfordern.

    Der FUXEON®Verhältnisdruckminderventilwurde entwickelt, um den Wasserdruck zu reduzieren, indem die Differenz zwischen den effektiven Druckflächen an beiden Enden des Innenkolbens genutzt wird. Als spezialisierter Typ vonDruckminderventilEs entsteht ein fester proportionaler Zusammenhang zwischen Eingangs- und Ausgangsdruck. Es eignet sich hervorragend für Metallurgie-, Erdöl-, Hydrauliksysteme, Wasserdruckprüfgeräte, Wasserversorgungssysteme für Privathaushalte und Wasserversorgungssysteme für Hochhäuser.

    Zu den verfügbaren Druckreduzierungsverhältnissen gehören 2:1, 3:1, 4:1, 3:2 und 5:2. Das Ventil kann sowohl den dynamischen als auch den statischen Druck reduzieren und ist ideal für wasserbasierte Rohrleitungssysteme, die eine proportionale Druckregelung erfordern.

    Funktionsprinzip

    Das Ventil arbeitet streng nach dem Kräftegleichgewicht zwischen verschiedenen wirksamen Kolbenflächen. Da die beiden Wirkflächen unterschiedlich sind, behalten die Einlass- und Auslassdrücke ein vorgegebenes proportionales Verhältnis bei. Im Gegensatz zu Standardventilen ändert sich der Ausgangsdruck mit dem Eingangsdruck und bleibt nicht völlig konstant.

    P1×S1 = P2×S2
    P1 / P2: Eingangs- und Ausgangsdruck
    S1 / S2: Wirksame Druckflächen an beiden Enden des Kolbens

    Das Druckreduzierungsverhältnis wird durch den passenden internen Ventilkern und die Zylinderlaufbuchse bestimmt. Durch unterschiedliche Bauteilabmessungen entstehen unterschiedliche wirksame Druckbereiche. Das Verhältnis ist ein konstruktiver Auslegungsparameter und kann im Betrieb nicht stufenlos angepasst werden. Ein anderes Druckverhältnis erfordert eine entsprechende Ventilkern- und Zylinderlaufbuchsenkonfiguration.

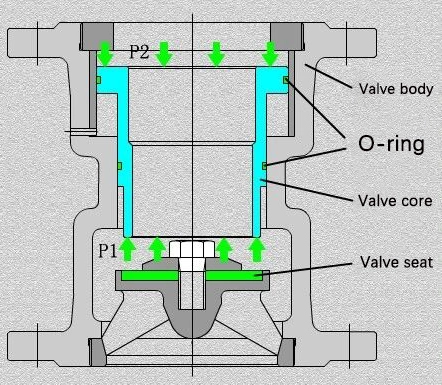

    Ratio Pressure Reducing Valve Structure

    Produktvergleich: Welches Ventil benötigen Sie?

    Für unterschiedliche Anlagenanforderungen eignen sich unterschiedliche Druckminderventilausführungen. Der folgende Vergleich hilft Käufern bei der Auswahl der geeigneten Druckregelmethode.

    Verhältnisdruckminderventil
    • DruckkontrolleDas Verhältnis der inneren Kolbenfläche wurde korrigiert
    • AusgangsdruckÄndert sich proportional zum Einlass
    • DruckverhältnisFestes Strukturverhältnis
    • SystemkomplexitätRelativ einfach
    • WartungRelativ niedrig
    • Am besten fürDruckzoneneinteilung und feste Beziehungen
    Einstellbares Druckminderventil
    • DruckkontrolleFeder- und Ventilmechanismus
    • AusgangsdruckHält einen voreingestellten Druck aufrecht
    • DruckverhältnisEinstellbar
    • SystemkomplexitätMäßig
    • WartungMäßig
    • Am besten fürAllgemeine Gebäude-/Industriesysteme
    Vorgesteuertes Druckminderventil
    • DruckkontrolleDas Pilotventil steuert das Hauptventil
    • AusgangsdruckGesteuert durch Pilotsystem
    • DruckverhältnisEinstellbar
    • SystemkomplexitätKomplexer
    • WartungHöher aufgrund von Pilotkomponenten
    • Am besten fürGroße und komplexe Systeme

    Technische Daten

    Standard
    GB/T 21386-2008
    Nenndurchmesser
    Die verfügbaren DN-Größen sollten entsprechend dem ausgewählten Modell bestätigt werden
    Bewerteter Arbeitsdruck
    1,6 MPa
    Mindestöffnungsdruck
    0,2 MPa für 2:1 / 0,3 MPa für 3:1
    Druckverhältnis
    2:1, 3:1, 4:1, 3:2, 5:2
    Ventilkörpermaterial
    Sphäroguss, Edelstahl
    Medium und Temperatur
    Wasser, ≤80°C
    Verbindung
    Mit Flansch

    Leistungs- und Qualitätskontrolle

    Die hydraulische Leistung wird durch den Nenndurchmesser, den Eingangsdruck, das Druckverhältnis, die Durchflussrate und den Rohrleitungswiderstand beeinflusst. Mit steigendem Durchfluss kann sich auch der Druckverlust am Ventil und in der Rohrleitung ändern. Für eine genaue technische Auswahl sollten Nenndurchmesser, Betriebsdurchfluss, Eingangsdruckbereich und erforderlicher Ausgangsdruck gemeinsam berücksichtigt werden.

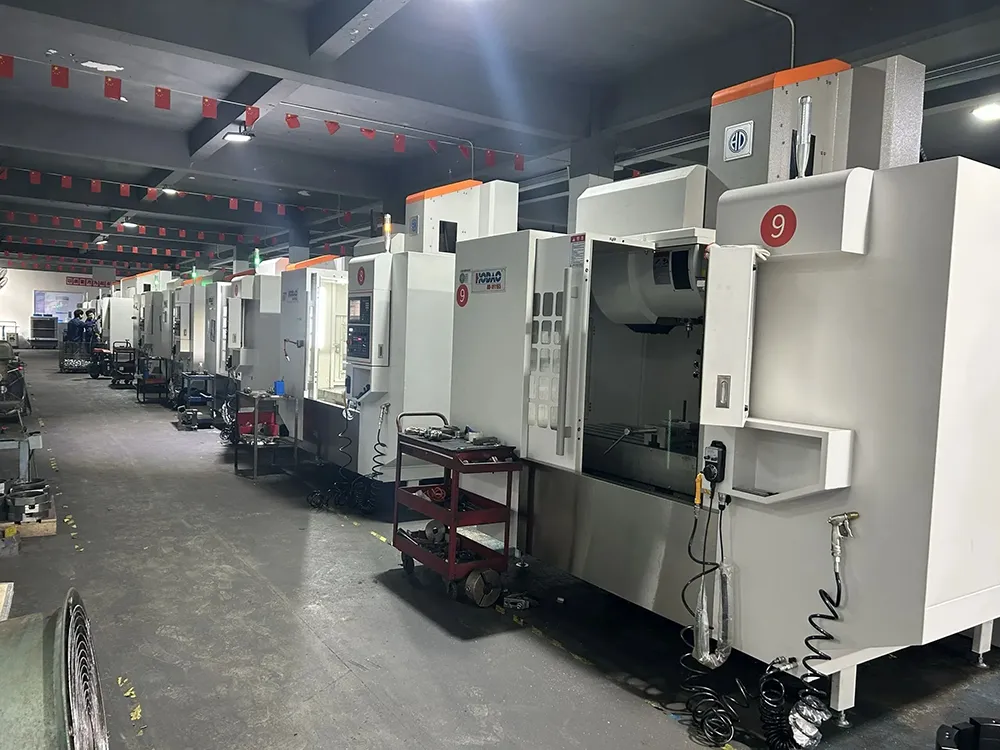

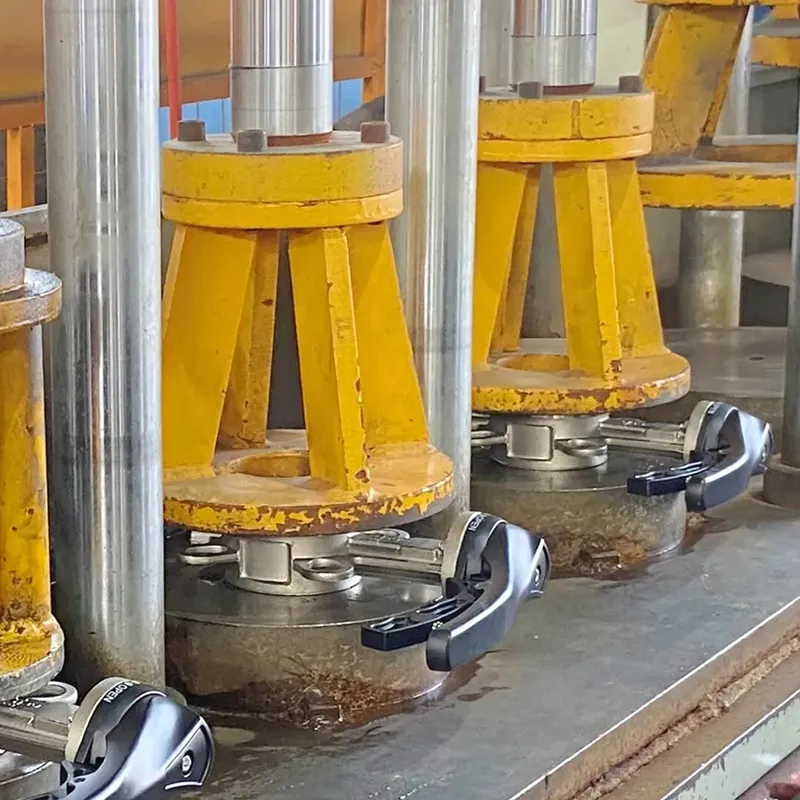

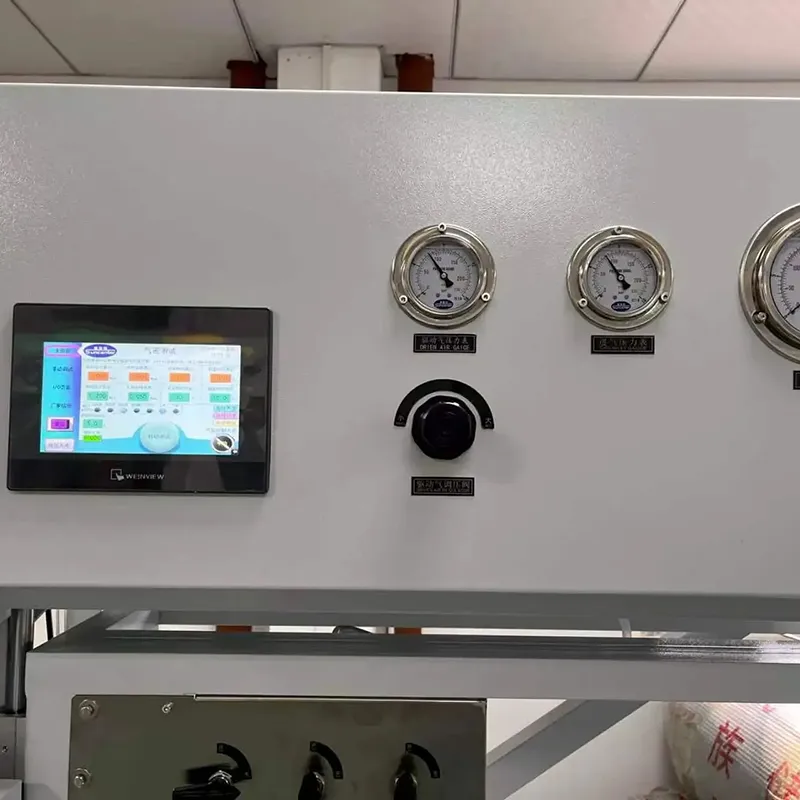

    FUXEON® verfügt über mehrere Bearbeitungs- und Produktionsanlagen und kann mehrere tausend Druckminderventile pro Monat herstellen. Jedes fertige Ventil durchläuft eine2,4 MPa Drucktest mit 5 Minuten Haltezeitum die Festigkeit und Dichtleistung des Ventils vor der Lieferung zu überprüfen. Unsere Einrichtungen haltenISO 9001, ISO 14001 und ISO 45001Zertifizierungen.

    Ratio Pressure Reducing Valve Test Ratio Pressure Reducing Valve Production

    Installationsanforderungen

    ⚠️ Wichtige Installationstipps

    1. Die Rohrleitung sollte vor der Installation gereinigt werden. AY-FilterMUSS stromaufwärts installiert werden, um zu verhindern, dass Schmutz in das Ventil eindringt.
    2. AbsperrschieberoderAbsperrklappenZur einfacheren Wartung sollten diese vor und nach dem Ventil installiert werden.
    3. Bei Anlagen, die eine kontinuierliche Wasserversorgung erfordern, können zwei Ventile gleicher Nennweite parallel eingebaut werden.
    4. Das kleine Loch im Ventilgehäuse darf NICHT nach oben zeigen, da sonst eindringendes Wasser oder Fremdkörper den Ventilbetrieb beeinträchtigen können.

    Anwendungen

    Das Verhältnisdruckminderventil eignet sich für Metallurgie, Erdölsysteme, Hydrauliksysteme, Wasserdruckprüfgeräte, Wasserversorgungssysteme für Privathaushalte und Hochhäuser. Es ist äußerst effektiv bei Druckzoneneinteilungsanwendungen, bei denen der stromabwärtige Druck ein striktes proportionales Verhältnis zum stromaufwärtigen Druck aufrechterhalten muss und nahtlos mit Ihrem zusammenarbeitetFeuerlöschpumpenoder kommunale Versorgungsleitungen.

    Häufig gestellte Fragen

    Kann das Verhältnis angepasst werden?

    Nein. Das Druckreduzierungsverhältnis wird durch die Innenabmessungen des Ventilkerns und der Zylinderlaufbuchse bestimmt. Um das Verhältnis zu ändern, muss die entsprechende interne Komponentenkonfiguration geändert werden.

    Ist der Ausgangsdruck konstant?

    Nein. Der Ausgangsdruck ändert sich proportional zum Eingangsdruck entsprechend dem vorgegebenen Druckreduzierungsverhältnis.

    Wie wird das Verhältnis ausgewählt?

    Bei Hauswasserversorgungssystemen beträgt das Verhältnis in der Regel nicht mehr als 3:1; für Brandschutzanlagen nicht mehr als 4:1; und für Warmwassersysteme nicht mehr als 2,5:1.

    Wie wird die Ventilgröße ausgewählt?

    Der Nenndurchmesser sollte auf der Grundlage der Rohrleitungsgröße, der Durchflussrate, des Eingangsdrucks, der Ausgangsdruckanforderungen und der Betriebsbedingungen ausgewählt werden. BitteKontaktieren Sie unsere Ingenieureum die DN-Größe zu bestätigen.

    Benötigen Sie eine maßgeschneiderte Druckzonenlösung?

    Preise direkt ab Werk · 100 % druckgeprüft · Technischer Support

    Anfrage senden Kontaktieren Sie uns
    Anfrage absenden
    Kontaktinformation
    Wenn Sie Fragen zu einem Angebot oder einer Zusammenarbeit haben, senden Sie uns bitte eine E-Mail oder nutzen Sie das folgende Anfrageformular. Unser Vertriebsmitarbeiter wird sich innerhalb von 24 Stunden mit Ihnen in Verbindung setzen.
