Leises Rückschlagventil

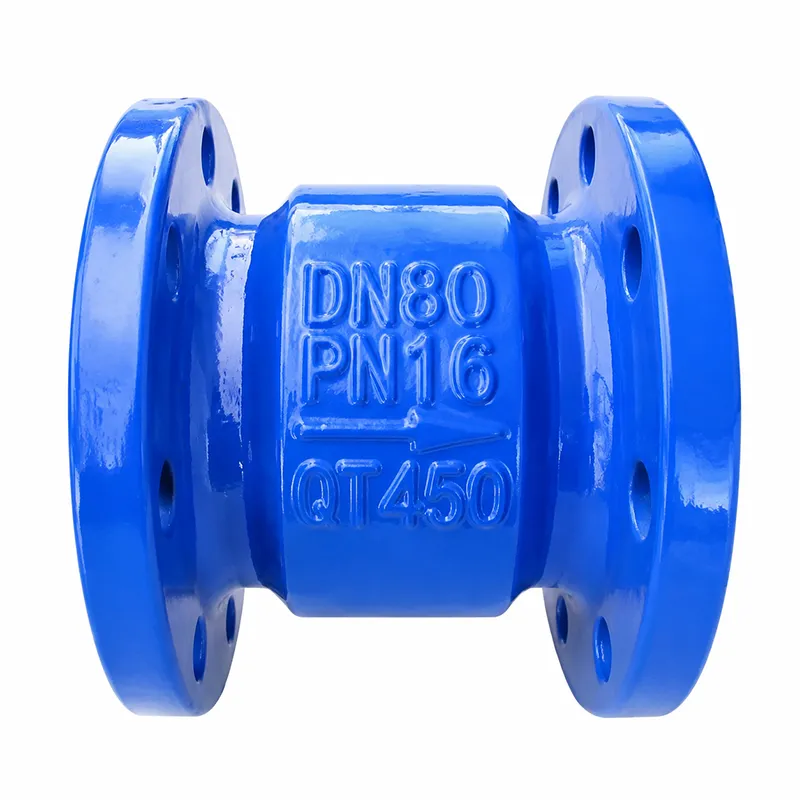

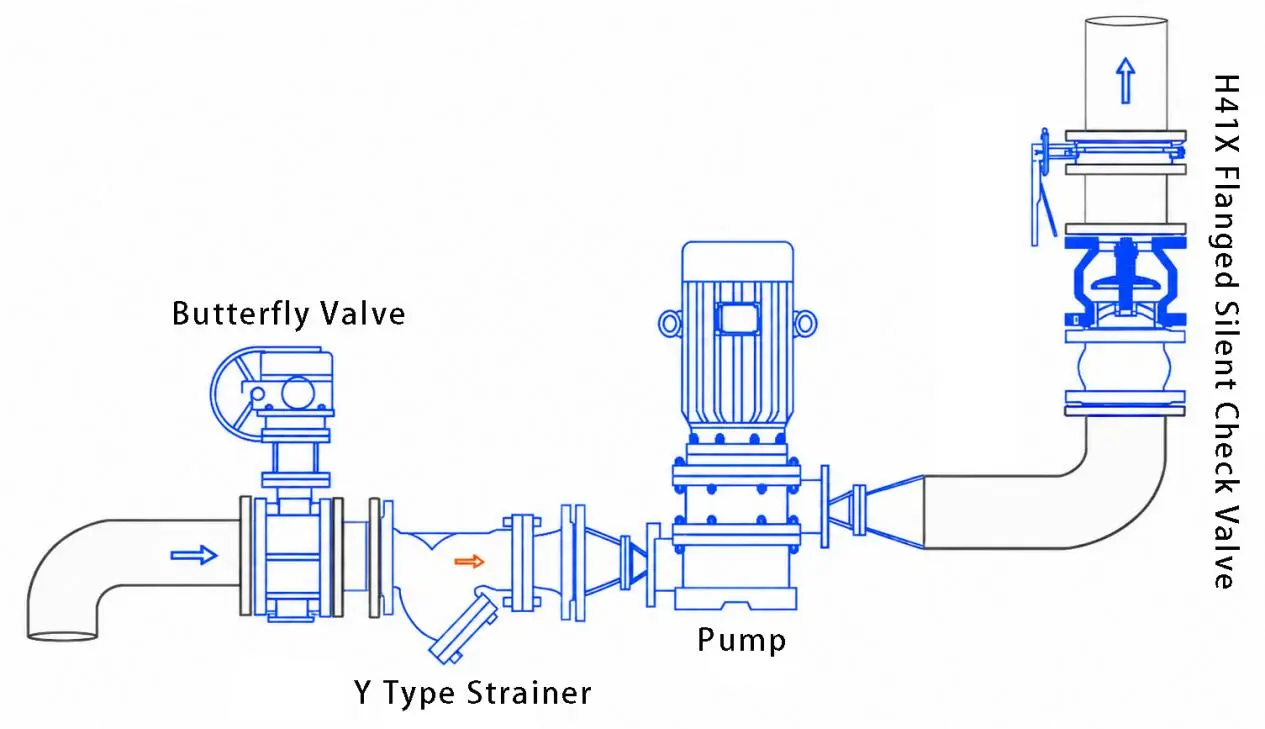

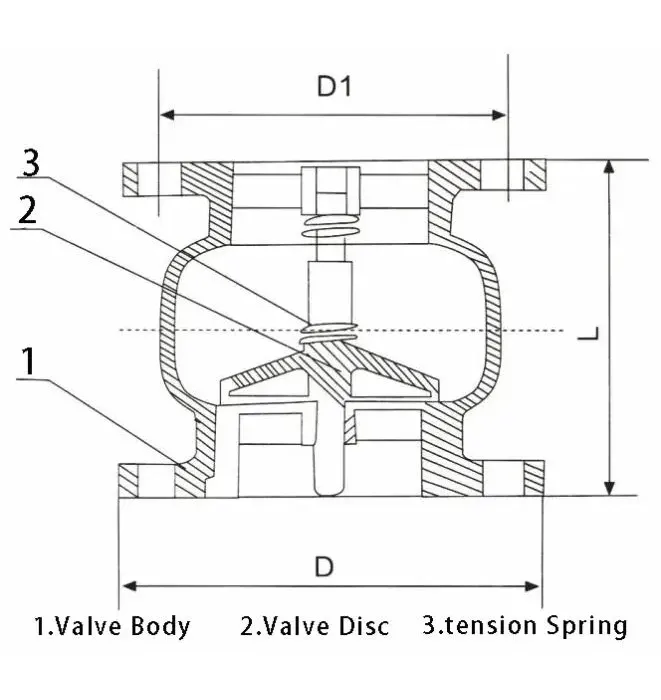

Das FUXEON® Silent Check Valve, auch Einwegventil genannt, gehört zur Kategorie der Hubrückschlagventile. Das Produkt verfügt über eine optimierte Struktur mit Federrückstellhub, die hauptsächlich aus Ventilkörper, Ventilteller, Ventilschaft, Feder und anderen Kernkomponenten besteht. Es wird herkömmlicherweise an der Pumpenauslassleitung installiert und eignet sich für Wassersysteme und Hilfsleitungen, bei denen der Druck den Systemschwellenwert überschreitet. Dieses Produkt überwindet die Nachteile herkömmlicher Rückschlagventile, wie hohe Geräuschentwicklung und Wasserschlag. Durch die Kurzhub-Schließkonstruktion wird ein sanftes, stoßfreies Öffnen und Schließen sowie ein leiser Betrieb erreicht, wodurch gängige Betriebsprobleme wie Rohrleitungsrückfluss und Geräteumkehr vollständig gelöst werden.

Technische Parameter:

Rückschlagventile sind geräuschlose Rückschlagventile mit Hubfunktion, bei denen sich das zentrale Lager auf und ab bewegt, sodass sie hauptsächlich vertikal installiert werden. Bei doppelt geführten Ventileinsätzen ist auch ein horizontaler Einbau möglich. Allerdings kann es bei Ventilen mit großem Durchmesser durch das Gewicht des Ventiltellers zu einem einseitigen Verschleiß der Führungshülse kommen, der die Dichtwirkung stark beeinträchtigt. Daher empfiehlt sich bei Ventilen mit großem Durchmesser der vertikale Einbau.

Was ist das Funktionsprinzip eines leisen Rückschlagventils?

Das FUXEON® Silent Check Valve arbeitet vollautomatisch auf Basis von Mitteldruck und einer mechanischen Rückstellstruktur und erfordert keine manuelle Betätigung. Wenn das Medium vorwärts fließt, öffnet der Flüssigkeitsdruck die Ventilscheibe und ermöglicht so einen normalen Wasserfluss in der Rohrleitung. Wenn die Pumpe stoppt oder das Medium eine Rückflusstendenz zeigt, schließt sich der Ventilteller unter der kombinierten Wirkung seiner eigenen Schwerkraft, der Federrückstellkraft und des umgekehrten Mediumdrucks schnell und blockiert so den Mediumrückflusskanal vollständig. Dies schützt die Pumpe und den Motor vor Schäden durch Rückwärtsdrehung und ermöglicht außerdem eine sichere Druckentlastung des Rohrleitungsbehälters, wodurch der stabile Betrieb des gesamten Flüssigkeitssystems gewährleistet wird.

Kernproduktmerkmale:

1. Leiser Betrieb, kein Wasserschlag

Das Produkt verfügt über einen kurzen Schließhub, was zu einer extrem niedrigen mittleren Rückflussgeschwindigkeit im Moment des Schließens führt. Der Federrücklauf erfolgt reibungslos und ohne mechanische Einwirkung. Es unterdrückt und eliminiert effektiv Wasserschläge und Vibrationsgeräusche in der Rohrleitung und sorgt so für einen reibungslosen und leisen Betrieb und erfüllt die Anforderungen an den geräuscharmen Betrieb hochwertiger Gebäude- und Industrierohrleitungen.

2. Stabile Abdichtung, langlebig

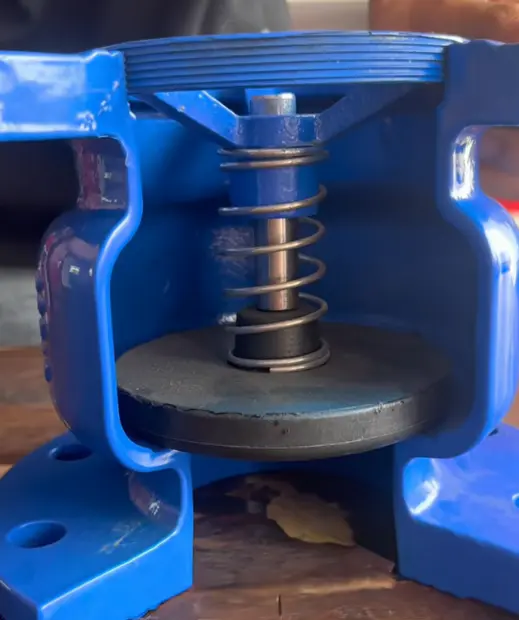

Der Ventilteller verfügt über eine Weichdichtungsstruktur aus Gummi, wobei der Dichtungsring vollständig im Ventilkörper eingebettet ist, wodurch Dichtungsverluste durch langfristige Erosion des Mediums erheblich reduziert werden. Zwischen der Führungswelle und dem Führungsrahmen ist eine nichtmetallische Schmierhülse vorgesehen, die das Öffnen und Schließen des Ventiltellers sanfter und flexibler macht, Blockierungen und Festfressen verhindert und die Produktstabilität und Lebensdauer erheblich verbessert.

3. Kompakte Struktur und flexible Installation

Die integrierte Struktur des Produkts ist kompakt und nimmt wenig Platz ein, was die Montage der Rohrleitung und die anschließende Wartung erleichtert. Der Ventilkern verfügt über eine Auf- und Ab-Hebebewegungsstruktur und unterstützt standardmäßig eine vertikale Installation. Doppelführungs-Ventilkernmodelle mit kleinem und mittlerem Durchmesser können eine horizontale Installation unterstützen. Bei Ventilen mit großem Durchmesser (DN200-DN300) empfiehlt sich der vertikale Einbau, um einen einseitigen Verschleiß der Führungshülse durch das Eigengewicht des Ventiltellers zu vermeiden und eine langfristige Dichtleistung zu gewährleisten.

4. Große Anpassungsfähigkeit und starke Vielseitigkeit

Im Allgemeinen geeignet für Wasserversorgungs- und Entwässerungsnetze von Hochhäusern, kommunale Wasserversorgung und Pumpenauslässe. Mit einfachen strukturellen Anpassungen kann es als Saugfußventil verwendet werden, das sich an verschiedene Rohrleitungsbedingungen anpasst und die unidirektionalen Flüssigkeitskontrollanforderungen mehrerer Szenarien in zivilen und industriellen Anwendungen erfüllt.

Tatsächlicher technischer Anwendungsfall

Im Jahr 2025 wurde bei einem Projekt zur Sanierung der Wasserversorgung und Entwässerung eines Hochhauses in Ostchina eine Charge geräuschloser Rückschlagventile vom Typ FUXEON® DN150 ausgewählt, die einheitlich am Auslass der zentralen Wasserversorgungspumpen der Gemeinde installiert wurden. Vor der Modernisierung verursachten die vorhandenen herkömmlichen Rückschlagventile beim Starten und Stoppen der Wasserpumpe starke Wasserschläge und Rohrleitungsgeräusche, was sich negativ auf das Wohnumfeld der Bewohner auswirkte. Darüber hinaus fielen die Geräte häufig aus, was zu hohen Wartungskosten führte.

Nach dem Austausch der Ventile durch geräuschlose FUXEON®-Rückschlagventile löste die geräuscharme Kurzhub-Schließstruktur des Produkts die Wasserschlag- und Geräuschprobleme vollständig. Der Betriebslärm der Pipeline wurde auf unter 55 Dezibel reduziert und entspricht damit den Standards zur Lärmreduzierung in Wohngebieten. Die Weichdichtungsstruktur eliminiert Rückflüsse und Druckschwankungen in der Rohrleitung vollständig. Die Anlage läuft seit über 12 Monaten stabil, ohne Dichtungsausfälle oder Ventilblockaden. Die Ausfallrate der Wasserpumpeneinheit wurde um 90 % gesenkt, wodurch jährlich über 30.000 Yuan an Pipeline-Wartungskosten eingespart werden. Dies verdeutlicht die Stabilität, Geräuschreduzierung und energiesparenden Vorteile von FUXEON®-Produkten in Wohnwasserversorgungsszenarien.

FAQ

F1: Wie muss das FUXEON® Silent-Rückschlagventil täglich gewartet und gewartet werden?

Um einen langfristig stabilen Betrieb zu gewährleisten, wird empfohlen, alle drei Monate Rostschutzöl auf den Ventildurchflusskanal und die Dichtfläche aufzutragen, um Staub- und Wasserflecken zu isolieren und Rost- und Kalkablagerungen zu verhindern. In der Zwischenzeit werden der Ventilteller und die Federstruktur vierteljährlich auf Verschleiß, Alterung und Blockierungsprobleme überprüft. Rohrleitungsverunreinigungen werden regelmäßig gereinigt, um ein flexibles Öffnen und Schließen des Ventils sowie eine zuverlässige Abdichtung zu gewährleisten.

F2: In welchen Szenarien eignen sich horizontale und vertikale Ventilinstallationen?

Die optimale Installationsmethode für FUXEON® Silent-Rückschlagventile ist die vertikale Installation, die die beste Betriebsstabilität bietet. Doppelführungs-Ventilkernprodukte mit kleinem Durchmesser (DN40–DN150) eignen sich für Szenarien mit begrenztem vertikalen Platz und unterstützen die horizontale Installation. Ventile mit großem Durchmesser (DN200-DN300) dürfen nicht horizontal eingebaut werden, um einen Verschleiß der Führungshülse durch das Eigengewicht des Ventiltellers zu vermeiden, was zu Dichtungsversagen und verkürzter Lebensdauer führen kann; Der vertikale Einbau ist zwingend erforderlich.

F3: Welche Einschränkungen gibt es bei den Betriebsbedingungen des Produkts?

Dieses Produkt ist nur für wasserbasierte Medien mit einer maximalen Betriebstemperatur von 80℃ geeignet. Es eignet sich für die konventionelle Wasserversorgung und -entsorgung sowie industrielle Umlaufwassersysteme und unterstützt Nenndruckbedingungen von 1,0 MPa und 1,6 MPa. Der tatsächliche Rohrleitungsdruck darf die Nennparameter nicht überschreiten. Es kann in Hilfssystemen für vorübergehenden Überdruck in Rohrleitungen eingesetzt werden, ist jedoch nicht für hochtemperaturige, stark korrosive Medien wie Öl, Gas oder chemische Korrosion geeignet, um eine Beschädigung der Gummidichtungsstruktur zu vermeiden.
